Perché il misuratore di portata a spirale è la soluzione preferita per la misurazione di precisione di gas e vapore?

Nel campo specialistico della fluidodinamica, il Flussometro a vortice si distingue per il suo esclusivo principio di "precessione del vortice", che offre elevata precisione e un ampio rapporto di turndown. L'introduzione del Serie SA80T-TP rappresenta un significativo passo avanti, andando oltre la semplice misurazione volumetrica. Questa serie è la versione compensata in temperatura e pressione dello standard SA80T, progettata specificamente per affrontare le complessità della misurazione di fluidi comprimibili come vapore e gas industriali. Integrando più elementi di rilevamento in una singola unità, semplifica l'installazione migliorando drasticamente l'affidabilità dei dati utilizzati per il controllo del processo e l'allocazione dei costi.

In che modo la serie SA80T-TP ottiene una compensazione della pressione superiore?

Una delle sfide principali nella misurazione di gas e vapore è la loro comprimibilità; la loro densità cambia in modo significativo con le fluttuazioni di temperatura e pressione. Il Flussometro a turbolenza con compensazione della pressione risolve questo eseguendo calcoli in tempo reale.

Il design del sensore integrato è più efficace dei trasmettitori esterni?

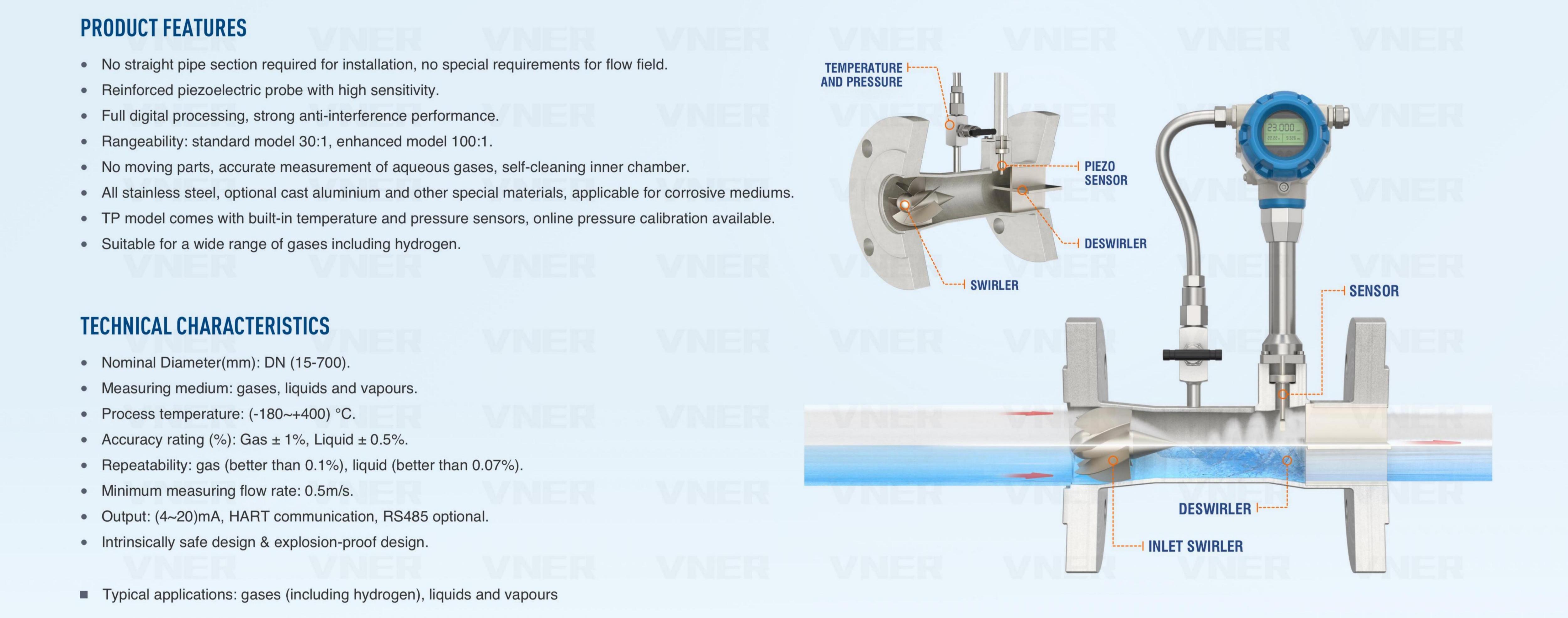

Basato sullo stesso generatore di vortice e design del sensore ad alta efficienza dell'SA80T standard, l'SA80T-TP integra la misurazione integrata della temperatura e della pressione direttamente nel corpo del flusso. Le configurazioni tradizionali spesso richiedono trasmettitori di pressione e RTD (rilevatori di temperatura di resistenza) separati installati a valle, il che introduce potenziali punti di perdita e ulteriore complessità di cablaggio. L'approccio integrato del misuratore di portata a turbolenza garantisce che la temperatura e la pressione siano misurate nel punto esatto in cui viene rilevata la frequenza di turbolenza, portando a un calcolo della densità in tempo reale molto più accurato.

Quali sono le specifiche tecniche principali della serie SA80T-TP?

Per capire come funziona questo Flussometro a vortice rispetto ai suoi predecessori, possiamo esaminare i parametri funzionali principali nella tabella seguente:

Perché il calcolo della densità in tempo reale è vitale per le reti di vapore e gas?

Nella misurazione dell'energia, misurare "quanto spazio occupa il fluido" (flusso volumetrico) è spesso meno importante di "quanta energia o massa viene spostata". È qui che diventa indispensabile il misuratore di portata ad elica con compensazione integrata.

In che modo il convertitore elabora gli input multivariabili?

L'unità di conversione dell'SA80T-TP è il "cervello" del sistema. Prende i segnali di frequenza dal sensore di turbolenza e li combina con i dati dei sensori di temperatura e pressione interni. Utilizzando parametri del mezzo preconfigurati, come le proprietà del vapore saturo o composizioni specifiche di gas, il dispositivo applica correlazioni termodinamiche standard per calcolare la densità istantanea del fluido. Ciò consente al misuratore di portata a spirale di fornire uscite di portata massica e di portata volumetrica standard insieme al flusso volumetrico operativo convenzionale.

L'SA80T-TP può gestire sia il vapore saturo che quello surriscaldato?

I sistemi a vapore sono notoriamente difficili da monitorare perché il vapore può passare dallo stato saturo a quello surriscaldato a seconda delle prestazioni della caldaia e dell'isolamento delle tubazioni. Il misuratore di portata a spirale SA80T-TP è particolarmente adatto a questi ambienti. Poiché monitora continuamente sia la temperatura che la pressione, può determinare lo stato del vapore e applicare le tabelle di densità corrette. Per il vapore saturo, in cui temperatura e pressione sono collegate, la configurazione a doppio sensore fornisce un controllo di ridondanza che garantisce la precisione anche se un parametro fluttua inaspettatamente.

Cosa rende il misuratore di portata a spirale ideale per la misurazione dell'energia e la ripartizione dei costi?

La precisione nel “Misuramento dell'Energia” è il cardine della gestione dei costi industriali. Quando le fabbriche condividono una caldaia centrale o un impianto di aria compressa, la precisa "ripartizione dei costi" dipende dalla capacità del misuratore di portata di normalizzare i dati.

In che modo il flusso di volume standard migliora la trasparenza dei costi?

Le reti di aria e gas compressi spesso subiscono cadute di pressione su lunghe tubazioni. Una norma Flussometro a vortice senza compensazione si registrerebbero volumi diversi all'inizio e alla fine del tubo, anche se non vi fosse alcuna perdita di gas. Il SA80T-TP converte tutte le letture in "Flusso volumetrico standard" (ad esempio, Nm³/h o SCFM), che si riferisce a una pressione e una temperatura di riferimento fisse. Ciò garantisce che ogni dipartimento o inquilino venga fatturato in base alla quantità effettiva di molecole di gas consumate, indipendentemente dalle fluttuazioni della pressione locale.

Perché il principio della "precessione del vortice" è intrinsecamente robusto?

Il generatore di vortice all'ingresso del Flussometro a vortice costringe il fluido in entrata a compiere un movimento rotatorio. Quando il fluido entra nella sezione di espansione, il centro del vortice esegue una precessione giroscopica. La frequenza di questa precessione è direttamente proporzionale alla portata. A differenza dei contatori a turbina, non ci sono parti mobili che possono usurarsi o gripparsi. A differenza delle piastre con orifizio, non ci sono spigoli vivi da erodere. Questo rende il SA80T-TP una soluzione a bassa manutenzione per vapore ad alta velocità e gas industriali "sporchi" dove altri sensori potrebbero guastarsi.

In che modo i parametri multimediali configurati garantiscono la versatilità dell'applicazione?

La flessibilità della serie SA80T-TP risiede nel suo motore di compensazione gestito da software, che può essere personalizzato in base al fluido specifico nel tubo.

Quali correlazioni termodinamiche vengono utilizzate per la precisione?

Il dispositivo utilizza formule standard del settore per garantire il massimo grado di precisione. Che si tratti delle tabelle IAPWS-IF97 per acqua e vapore o degli standard AGA/SGERG per il gas naturale, Flussometro a vortice esegue questi calcoli complessi internamente. Gli utenti configurano semplicemente i parametri del fluido durante la messa in servizio e il misuratore si occuperà del resto, rimanendo entro i limiti calibrati dei sensori installati e le condizioni effettive del processo.

È possibile integrare SA80T-TP nei moderni sistemi di controllo di processo?

In una moderna fabbrica intelligente, il misuratore di portata a spirale funge da hub dati. Poiché emette flusso di massa, temperatura e pressione, può fornire tre serie di dati tramite un'unica interfaccia digitale (come segnali HART, Modbus o 4-20 mA). Questa uscita multivariabile è essenziale per i sofisticati cicli di "controllo del processo". Ad esempio, in un reattore chimico in cui è richiesta una massa specifica di gas per una reazione, SA80T-TP fornisce il valore del flusso di massa diretto, eliminando la necessità che il PLC esegua calcoli di compensazione esterna, riducendo così la latenza del sistema e potenziali errori di programmazione.

SA80T-TP semplifica l'installazione in spazi ristretti?

Lo spazio è spesso limitato nei collettori industriali e nelle apparecchiature montate su skid. Il disegno del Misuratore di portata a spirale SA80T-TP affronta direttamente questi vincoli fisici.

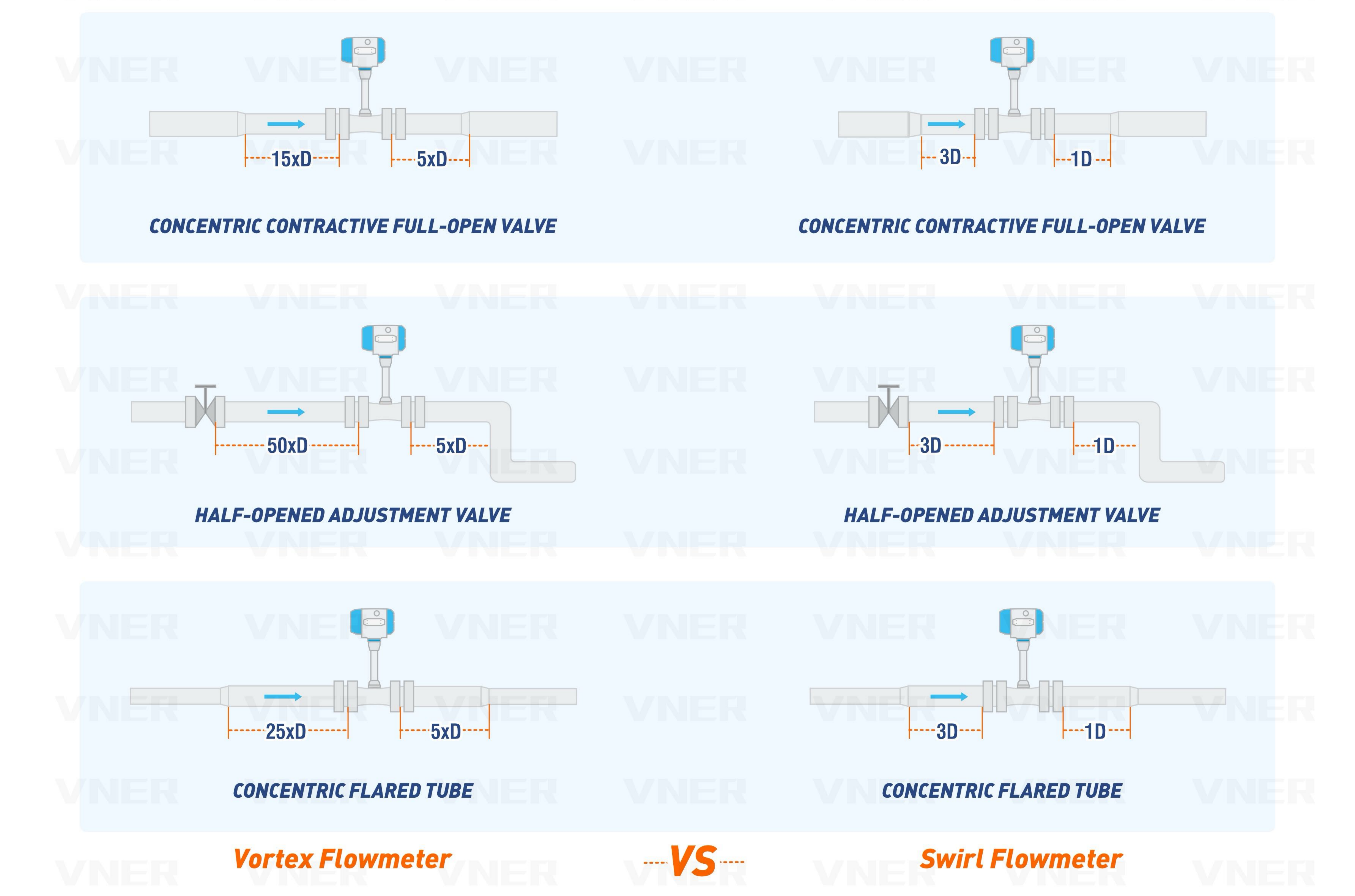

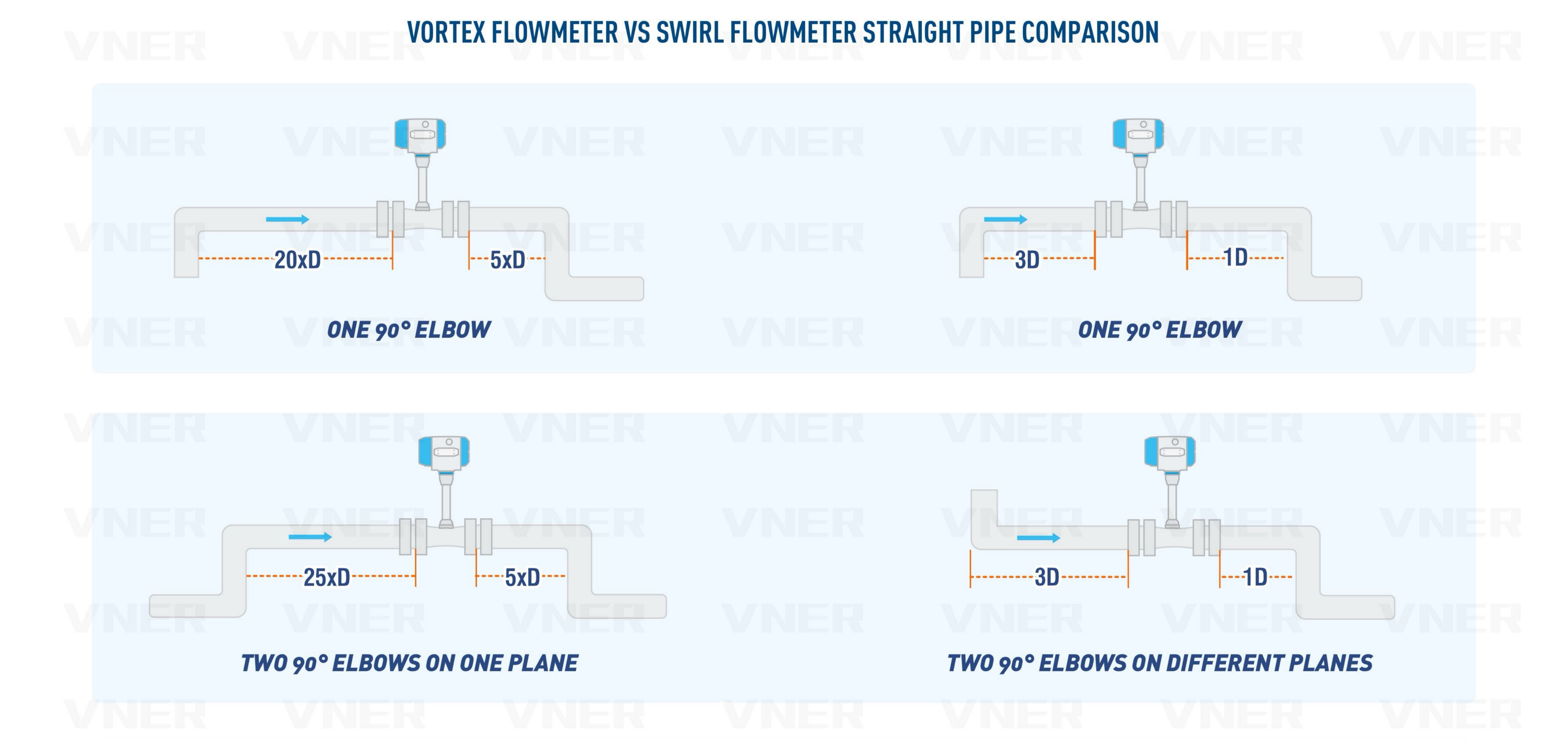

I requisiti per i tratti di tubo diritti sono ridotti?

Rispetto ai misuratori di portata a vortice standard, il Flussometro a vortice è generalmente meno sensibile ai disturbi del flusso a monte perché il generatore di vortice "riprofila" effettivamente la velocità del fluido quando entra nel contatore. Combinandolo con i sensori di temperatura e pressione integrati, l'"impronta" del punto di misurazione viene drasticamente ridotta. Non sono necessarie sezioni di tubo diritte aggiuntive per accogliere prese separate di pressione o temperatura, rendendo il SA80T-TP una scelta eccellente per l'aggiornamento di linee di aria compressa o vapore esistenti dove lo spazio è limitato.

In che modo la compensazione integrata riduce il costo totale di proprietà?

Mentre il prezzo di acquisto iniziale di a Flussometro a turbolenza con compensazione della pressione può essere superiore a un contatore volumetrico di base, il "costo totale di proprietà" è spesso inferiore. Eliminando la necessità di sensori separati, hardware di montaggio specializzato e cavi aggiuntivi, il costo totale di installazione viene ridotto. Inoltre, la maggiore precisione nel bilancio energetico e nell’allocazione dei costi previene perdite “invisibili” nelle reti di vapore e gas, garantendo un rapido ritorno sull’investimento attraverso una migliore efficienza.
