Perché il misuratore di portata a turbina per liquidi è essenziale per la misurazione di liquidi ad alta precisione?

Nel campo della misurazione di precisione dei fluidi, il misuratore di portata a turbina liquida rimane uno degli strumenti più affidabili ed efficienti per la gestione di fluidi puliti e a bassa viscosità. Il Misuratore di portata a turbina liquida serie LWGY è una testimonianza di questa affidabilità, offrendo un design compatto che unisce la robustezza meccanica con un sofisticato rilevamento elettronico. Progettato specificamente per sistemi industriali e commerciali, questo flussometro converte l'energia cinetica del fluido in una frequenza rotazionale misurabile. Concentreosi su una costruzione semplice e una risposta ad alta velocità, la serie LWGY fornisce una soluzione economica ma estremamente accurata per diverse applicazioni liquide che vanno dal trattamento delle acque alla lavorazione chimica raffinata.

In che modo la serie LWGY converte la velocità del flusso in dati di rotazione?

Il principio funzionale fondamentale del Misuratore di portata a turbina per liquidi è apparentemente semplice ma richiede un'ingegneria precisa per mantenere la precisione. Quando il liquido entra nel misuratore, viene prima condizionato per garantire un profilo di flusso stabile prima di interagire con i componenti interni.

Qual è il ruolo del raddrizzatore di flusso e del gruppo rotore?

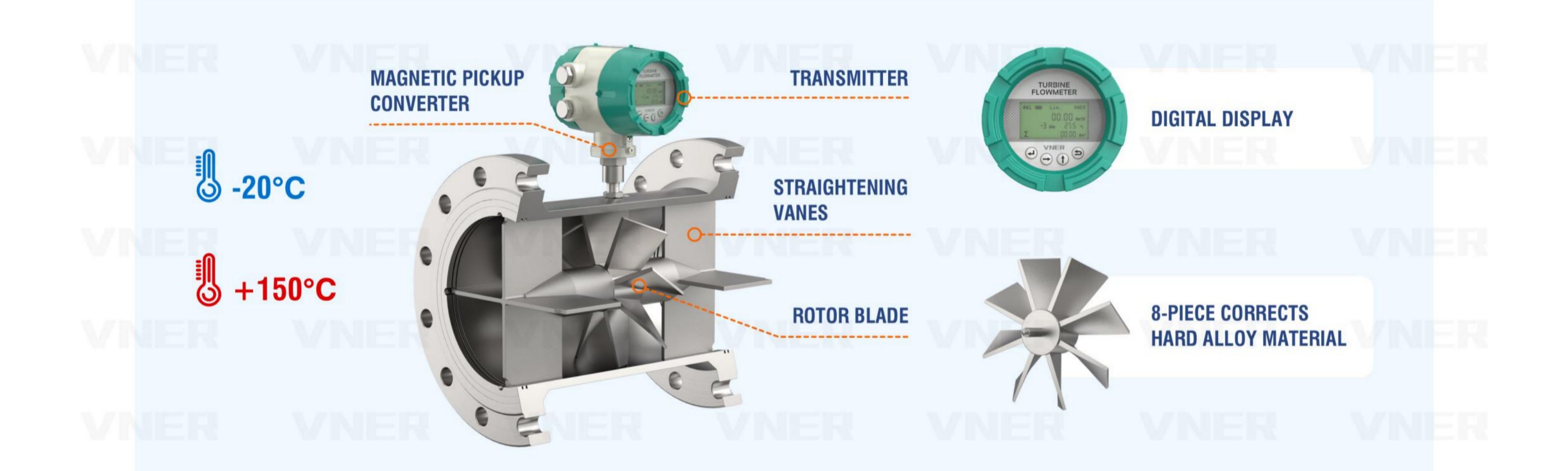

Il processo inizia quando il liquido passa attraverso un integrato raddrizzatore di flusso . Questo componente è fondamentale perché elimina le turbolenze e i vortici causati dalle curve o dalle valvole dei tubi a monte. Una volta stabilizzato il flusso, passa sopra il rotore della turbina . L'angolo delle pale del rotore è progettato in modo tale che la velocità del liquido costringa la turbina a girare. Grazie ai cuscinetti lavorati con precisione e al rotore leggero, la velocità del rotore diventa direttamente proporzionale al portata volumetrica . Questa relazione lineare è ciò che consente il Misuratore di portata a turbina per liquidi per mantenere una precisione così elevata su tutto il suo campo operativo.

In che modo il sensore di raccolta rileva i passaggi precisi della lama?

Per tradurre la rotazione meccanica in un'uscita elettrica, la serie LWGY utilizza un'alta sensibilità sensore di prelievo . Mentre la turbina ruota, le pale in acciaio inossidabile attraversano il campo magnetico generato dal sensore situato all'esterno del corpo di flusso. Ogni volta che una lama passa davanti al sensore, viene generato un impulso. Il risultante segnale di impulso presenta una frequenza direttamente proporzionale alla velocità del flusso. Questo output pronto per il digitale può essere inviato direttamente a un display locale, un PLC o un controller batch per il monitoraggio e la registrazione dei dati in tempo reale.

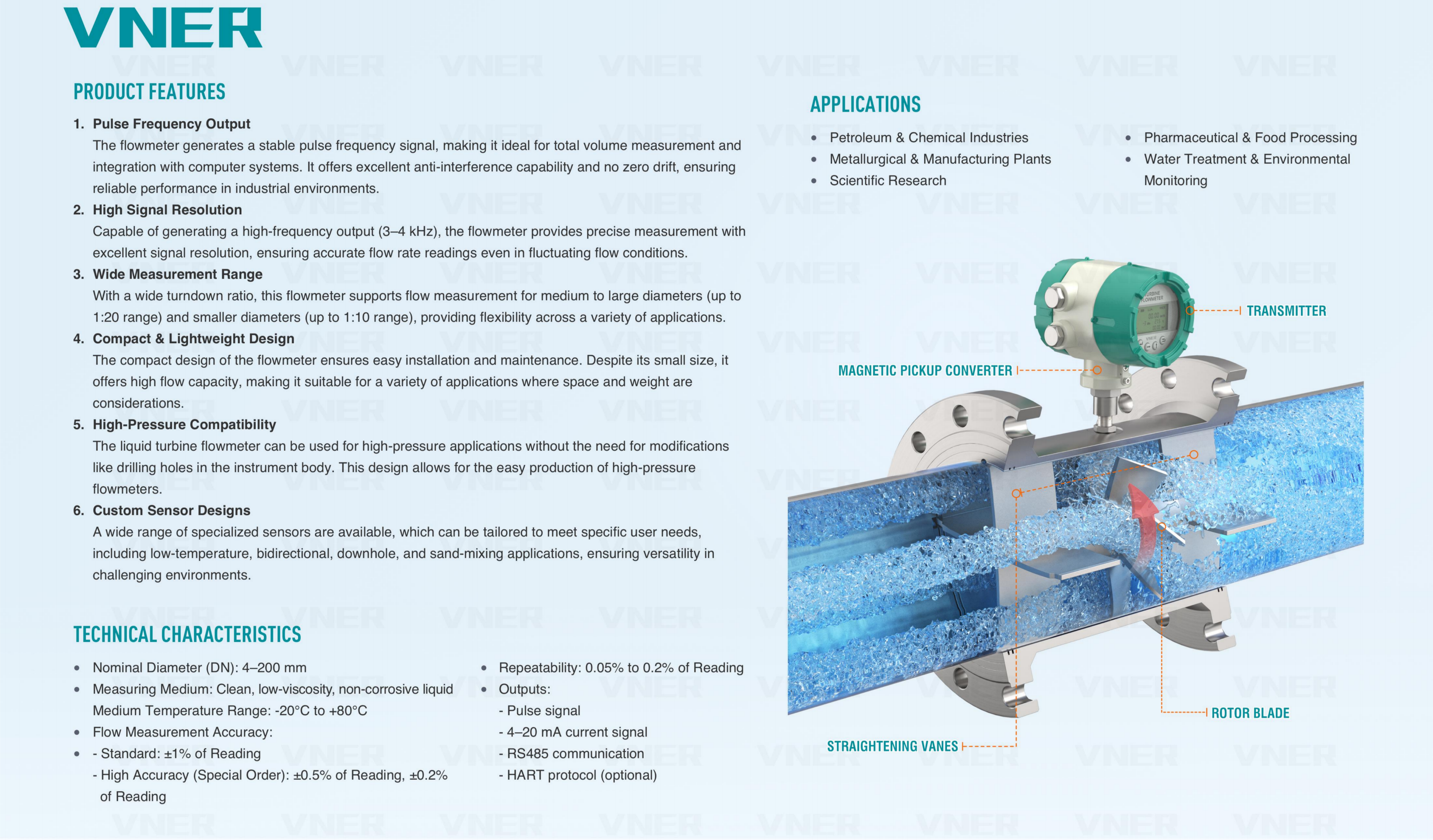

Quali sono le specifiche tecniche primarie della serie LWGY?

Per facilitare l'integrazione del sistema e la selezione dell'hardware, la tabella seguente delinea le caratteristiche fondamentali del Misuratore di portata a turbina liquida serie LWGY :

Perché la serie LWGY è adatta per applicazioni di dosaggio e dispensazione?

In molti processi industriali, la capacità di misurare un volume specifico di liquido in modo rapido e ripetibile è più importante del monitoraggio del flusso continuo. Il Misuratore di portata a turbina per liquidi eccelle in questi scenari di "batching" grazie alle sue proprietà fisiche uniche.

Il tempo di risposta rapido migliora la precisione di erogazione?

Una delle caratteristiche distintive di Serie LWGY è il suo rotore a bassa inerzia. A differenza dei misuratori di cilindrata più pesanti, il rotore della turbina in questo Misuratore di portata a turbina per liquidi accelera e decelera quasi istantaneamente con il flusso del liquido. Questa "risposta rapida" è vitale erogazione applicazioni in cui le valvole si aprono e si chiudono rapidamente. Se un misuratore ha un tempo di risposta lento, potrebbe non rilevare il "colpo" iniziale di fluido o continuare a contare dopo la chiusura della valvola, causando errori cumulativi. L'LWGY garantisce che ogni goccia venga contabilizzata dall'inizio alla fine.

In che modo l'eccellente ripetibilità è vantaggiosa per il controllo qualità?

Nella miscelazione chimica o nel "batching" farmaceutico, la coerenza è il parametro principale del successo. Il Misuratore di portata a turbina per liquidi offerte eccellente ripetibilità , tipicamente compreso tra lo 0,05% e lo 0,2%. Ciò significa che se lo stesso volume di liquido viene fatto passare più volte attraverso il contatore nelle stesse condizioni, l'output rimarrà praticamente identico. Per gli operatori industriali, questa affidabilità semplifica il controllo di qualità e garantisce che le formulazioni dei prodotti rimangano coerenti per migliaia di cicli.

Il misuratore di portata a turbina per liquidi può resistere ad ambienti industriali ad alta pressione?

Mentre i meccanismi interni sono sufficientemente delicati da rilevare basse portate, l'alloggiamento esterno del Misuratore di portata a turbina per liquidi è costruito per durare nel tempo. Il Serie LWGY è progettato per prosperare in ambienti meccanici impegnativi.

Il robusto design meccanico è in grado di gestire l'alta pressione?

Costruita in acciaio inossidabile di alta qualità (304 o 316L), la serie LWGY presenta a progettazione meccanica robusta in grado di sopportare pressioni di linea significative. Questo capacità di alta pressione lo rende la scelta preferita per banchi di prova idraulici, iniezione di acqua nei giacimenti petroliferi e sistemi di pulizia ad alta pressione. La capacità del misuratore di mantenere la propria integrità strutturale sotto pressione garantisce che gli spazi interni tra il rotore e l'alloggiamento rimangano costanti, prevenendo derive di misura o guasti meccanici durante i picchi di pressione.

Perché la pulizia è un prerequisito per la longevità del misuratore a turbina?

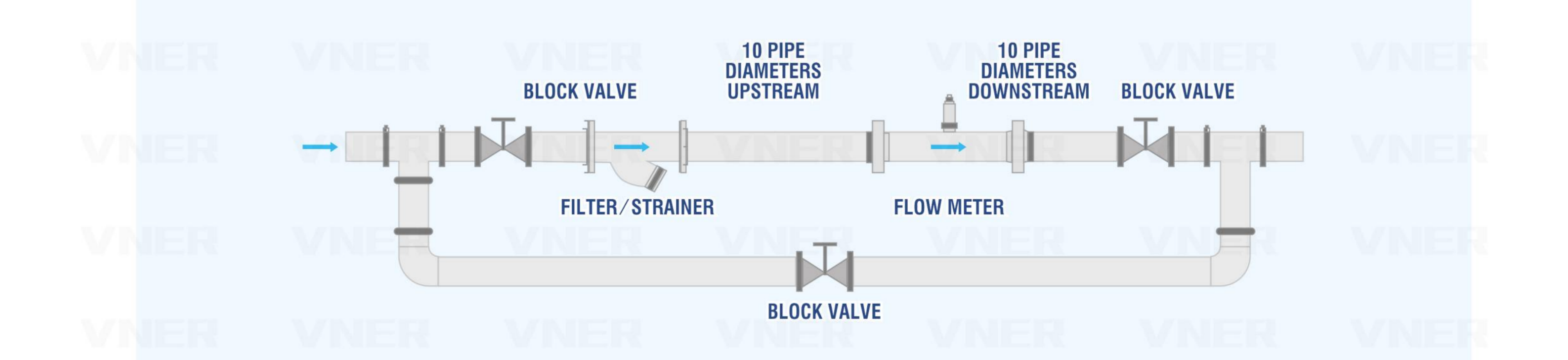

È importante notare che il Misuratore di portata a turbina per liquidi è specificamente progettato per i media pulito e privo di particelle di grandi dimensioni o contenuto fibroso . Poiché la turbina gira ad alta velocità su cuscinetti di precisione, eventuali detriti solidi potrebbero causare abrasioni o addirittura bloccare il rotore. Nei sistemi in cui il liquido potrebbe contenere particelle occasionali, l'installazione di un filtro da 20-40 mesh a monte è una raccomandazione standard per proteggere il LWGY interni e prolungare la durata del dispositivo.

In che modo il peso ridotto e la costruzione compatta avvantaggiano la progettazione del sistema?

I moderni skid industriali e le unità di dosaggio portatili richiedono componenti potenti e portatili. Il Misuratore di portata a turbina per liquidi soddisfa perfettamente questi requisiti.

Il fattore di forma compatto semplifica il retrofit?

Il Serie LWGY è caratterizzato dal suo compatto and peso ridotto progettazione. Rispetto agli ingombranti misuratori di portata elettromagnetici o ai pesanti misuratori Coriolis, il misuratore a turbina può essere installato in configurazioni di tubazioni strette senza la necessità di pesanti staffe di supporto. Ciò lo rende particolarmente interessante per il "dosaggio di liquidi per usi generali" in cui il layout di un tubo esistente non può essere facilmente modificato. Le connessioni flangiate o filettate consentono una rapida installazione e rimozione durante i periodi di manutenzione.

Cosa rende questo misuratore una soluzione economicamente vantaggiosa per la misurazione generale?

Concentrandosi su un design meccanico aerodinamico, il Misuratore di portata a turbina per liquidi fornisce un elevato livello di prestazioni a un prezzo inferiore rispetto a molte tecnologie alternative. Per il "dosaggio di liquidi per uso generale" negli edifici commerciali, ad esempio il monitoraggio dell'acqua refrigerata o il monitoraggio del consumo di carburante, la serie LWGY offre la precisione necessaria senza il costo eccessivo di misuratori specializzati più complessi. La sua semplicità si traduce anche in facilità d'uso; il sensore di prelievo e il convertitore locale sono spesso plug-and-play e richiedono uno sforzo minimo di calibrazione per liquidi standard come acqua o diesel.

Come viene sfruttato il segnale del polso per il monitoraggio remoto?

Il "Digital Native" nature of the Misuratore di portata a turbina per liquidi l'output lo rende altamente compatibile con l'automazione moderna.

È possibile integrare il segnale nei sistemi PLC e SCADA?

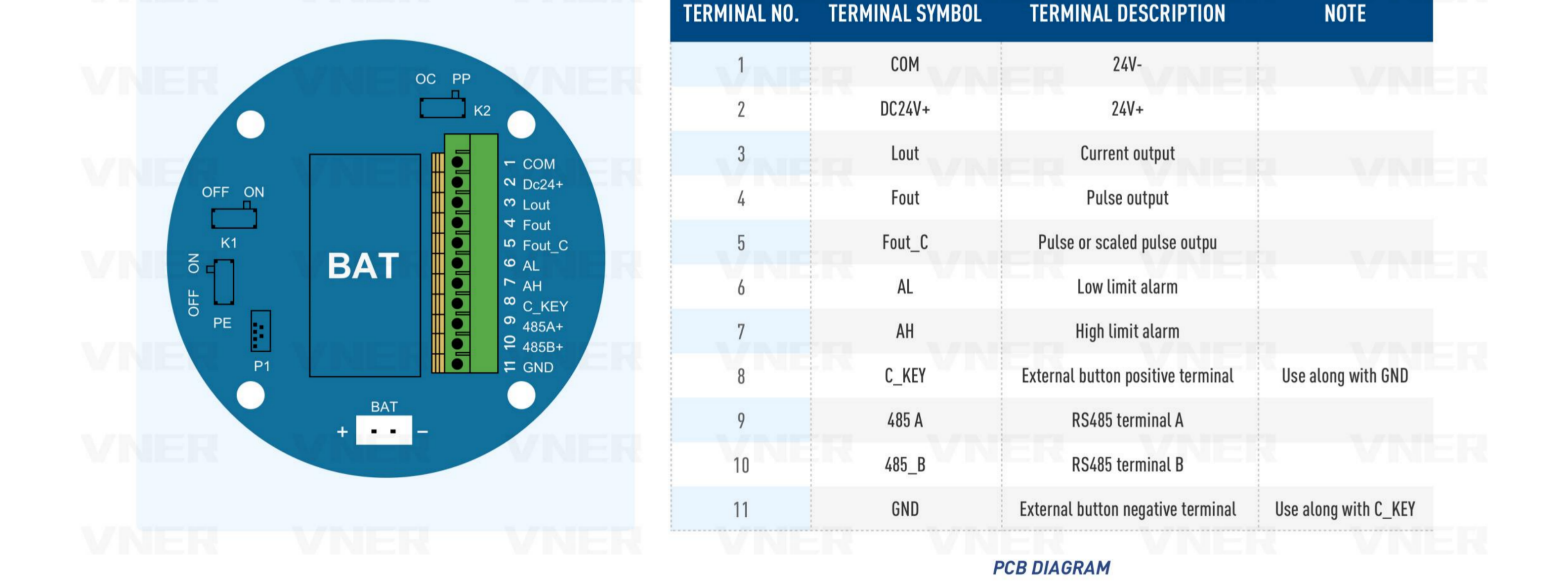

Il raw segnale di impulso generato dal LWGY è una frequenza pulita a onda quadra facilmente interpretabile da quasi tutti i PLC (controllore logico programmabile). Per le strutture che si muovono verso l'Industria 4.0, il contatore può essere dotato di un trasmettitore che converte questo impulso in un segnale analogico 4-20 mA o in un'uscita digitale Modbus RS485. Ciò consente il portata volumetrica e il flusso totalizzato deve essere monitorato da una sala di controllo centrale, facilitando le regolazioni remote dei processi e la gestione automatizzata dell'inventario.

La visualizzazione locale è un'opzione per le applicazioni autonome?

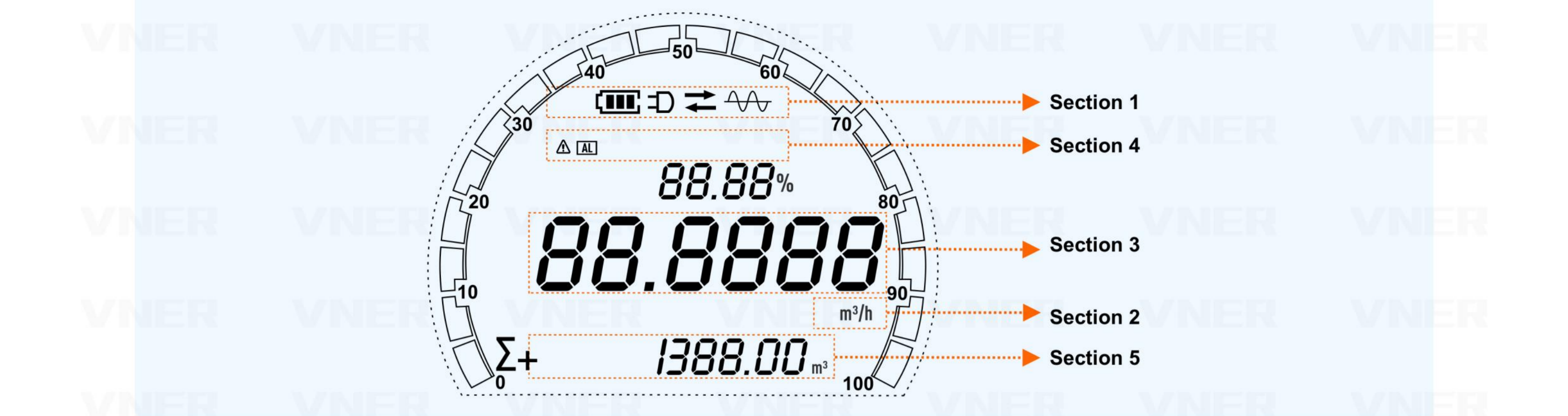

Per le applicazioni in cui non è presente un sistema di controllo, il Serie LWGY può essere equipaggiato con un integratore locale alimentato a batteria. Ciò consente agli operatori di leggere la portata e il volume totale direttamente nel punto di misurazione. Sia che venga utilizzato per verificare l'efficienza di una pompa o monitorare il consumo di acqua di una macchina specifica, il Misuratore di portata a turbina per liquidi fornisce dati chiari e immediati, essenziali per la trasparenza operativa e la gestione delle risorse.
