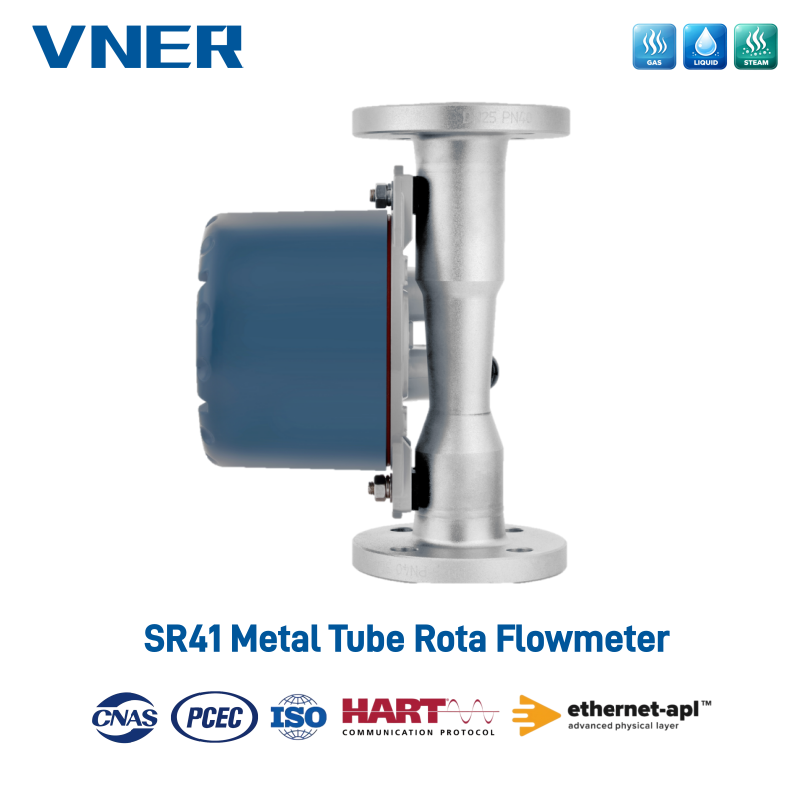

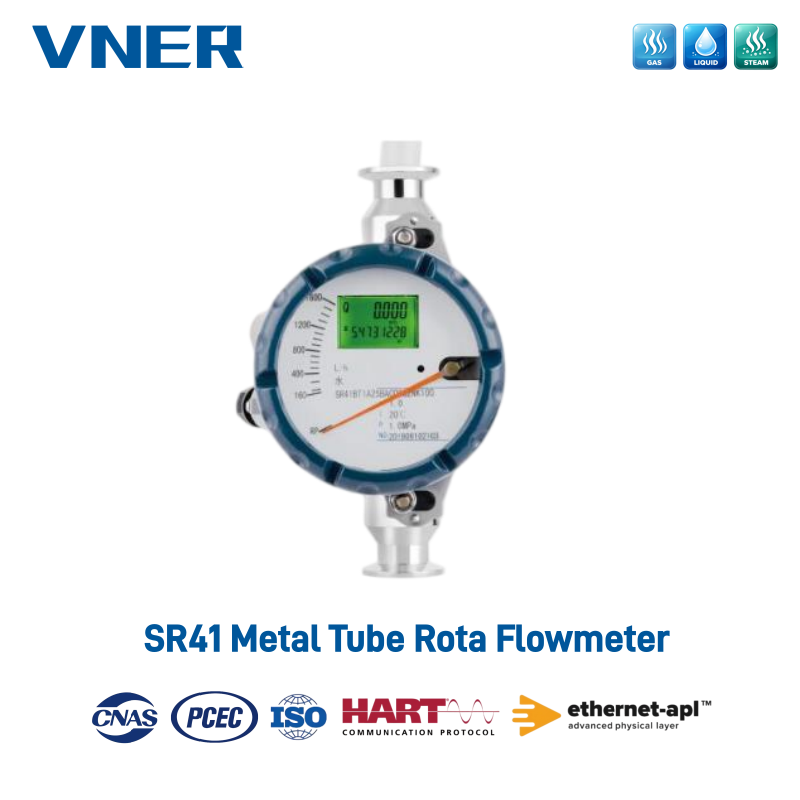

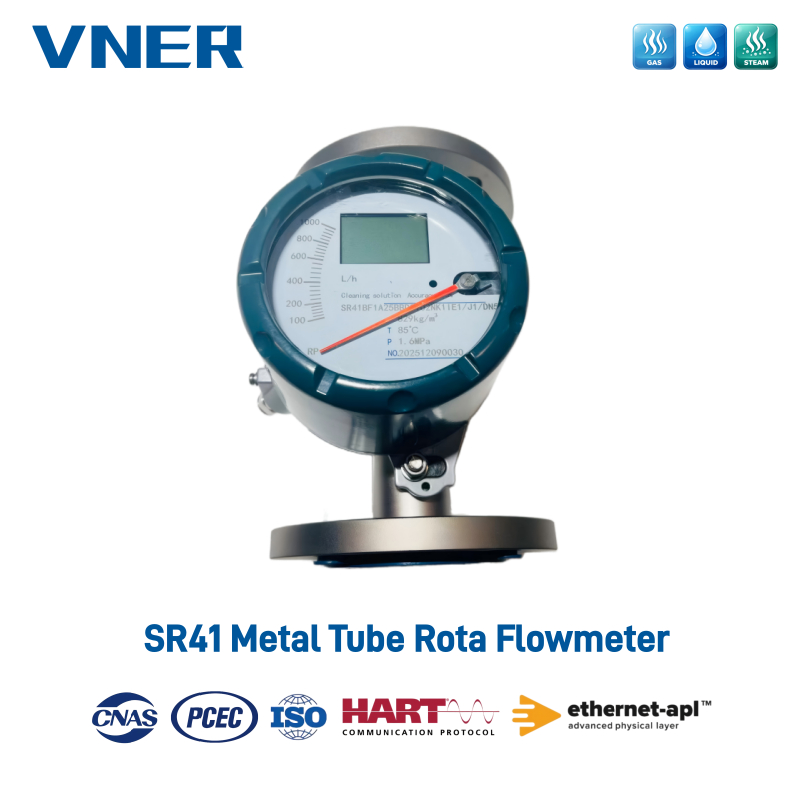

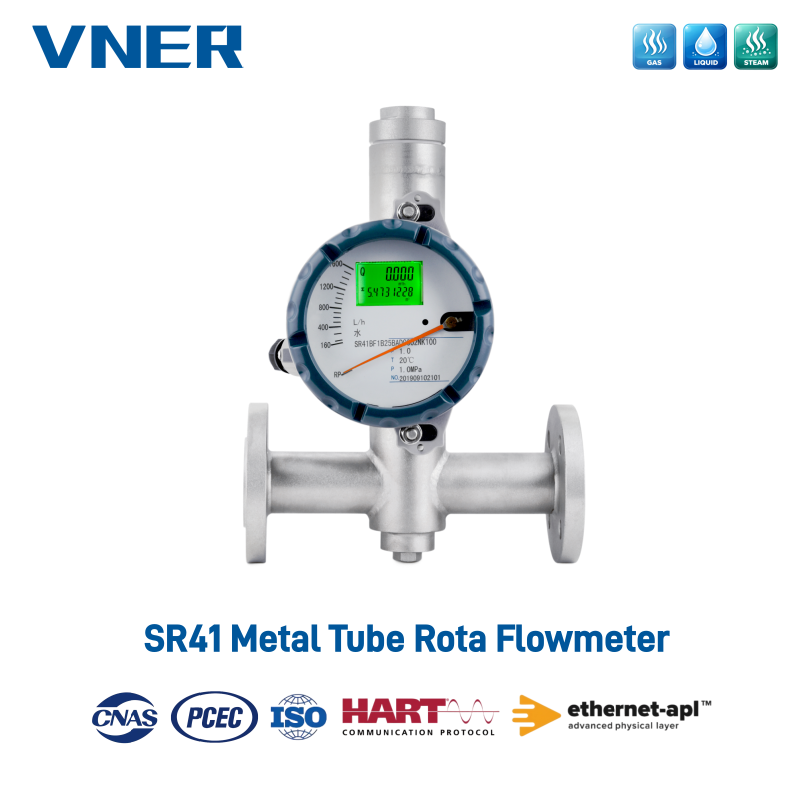

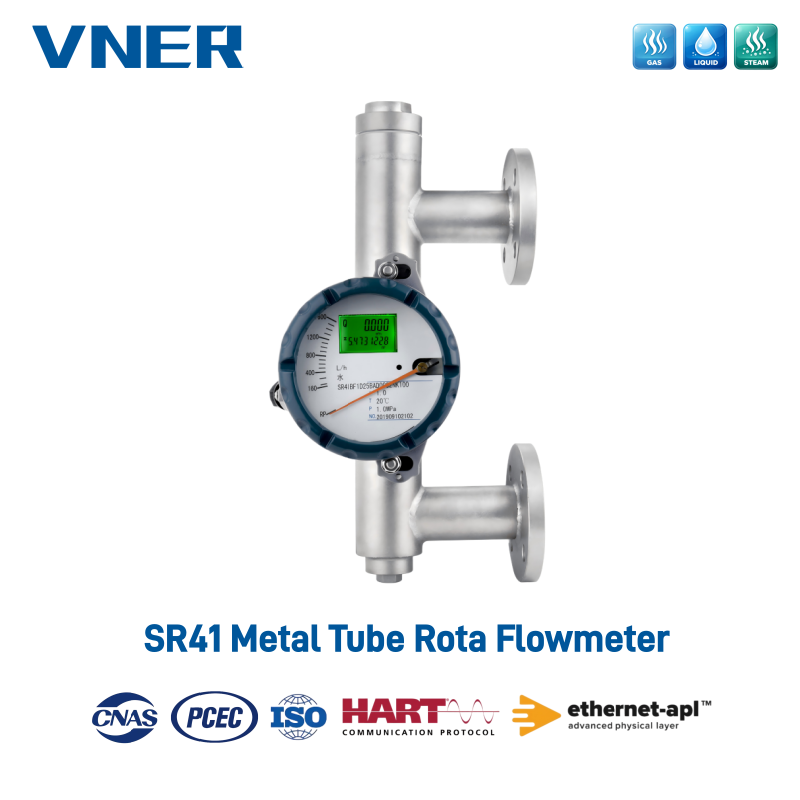

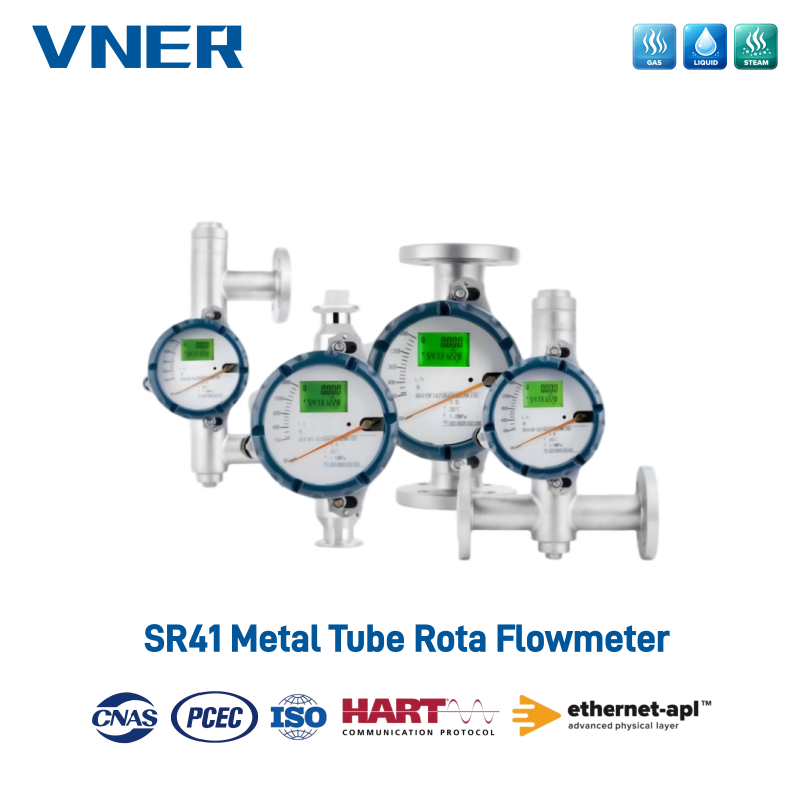

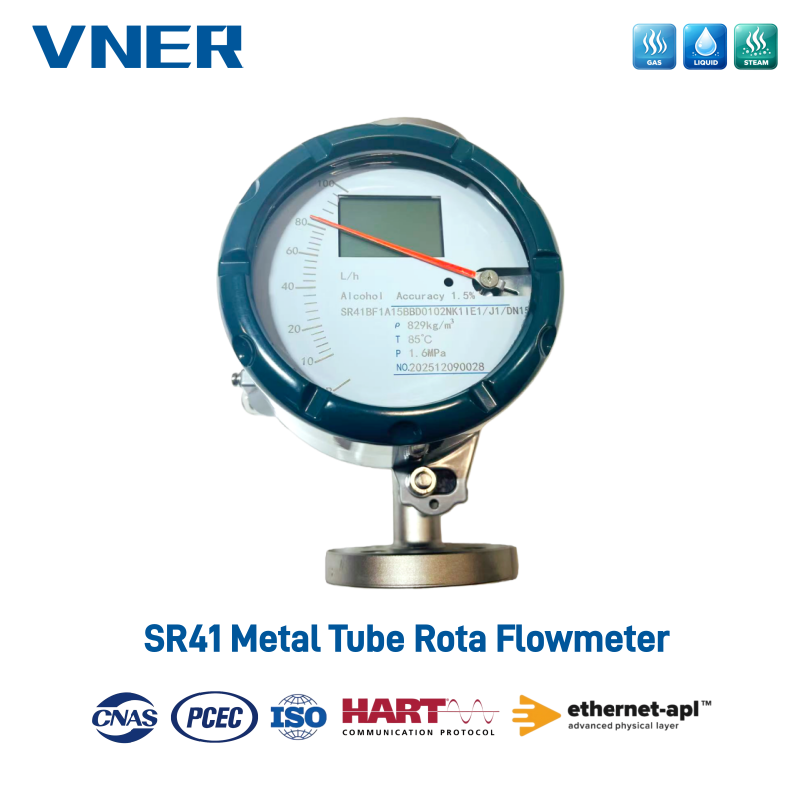

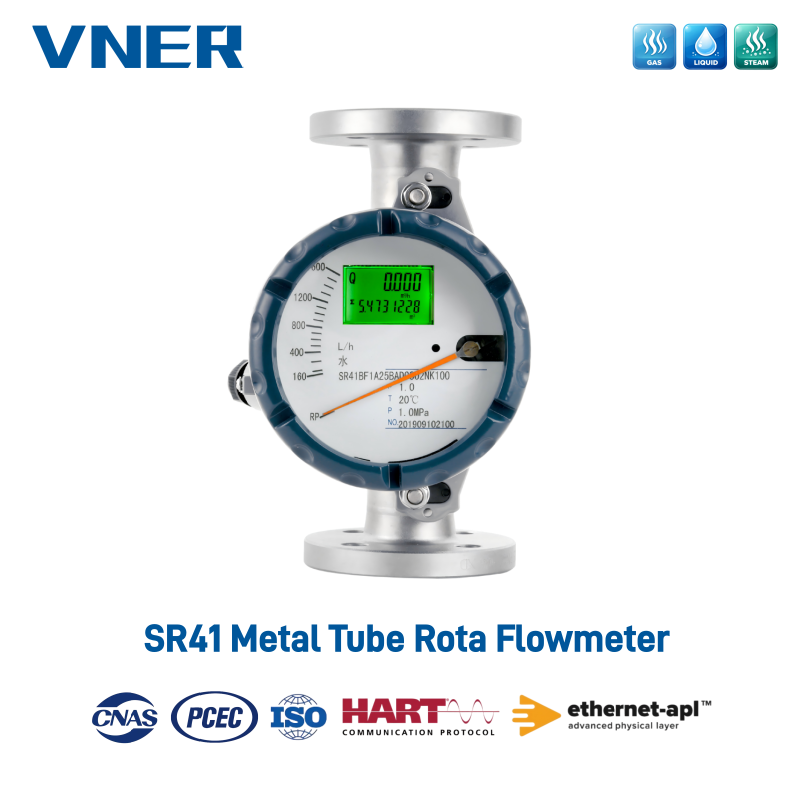

Rotametro a tubo metallico SR41 Produttori

Il rotametro SR41 è un misuratore di portata ad area variabile (VA) interamente in metallo progettato per la misurazione accurata di liquidi, gas e vapore. È ampiamente utilizzato in settori quali petrolio e gas, lavorazione chimica, metallurgia, produzione di energia, alimenti e bevande, prodotti farmaceutici e pasta di legno e carta.

Il rotametro SR41 è caratterizzato da una struttura completamente metallica con un tubo di misura conico formato integralmente, che fornisce eccezionale resistenza meccanica, stabilità a lungo termine e resistenza alle sollecitazioni di processo. Il design modulare e intelligente dell'indicatore, combinato con un ingombro compatto e una corsa breve del galleggiante, garantisce misurazioni affidabili anche in installazioni con limiti di spazio.

Con un profilo di perdita di pressione basso, capacità di alta temperatura e alta pressione e un ampio uso di materiali resistenti alla corrosione, il rotametro SR41 è ideale per ambienti operativi difficili e fluidi aggressivi. Un sistema di trasmissione ad accoppiamento magnetico di nuova concezione garantisce un'uscita del segnale stabile mantenendo al contempo un completo isolamento tra la camera di misurazione e l'unità di indicazione o trasmissione.

• Rotametro ad area variabile interamente in metallo per la misurazione di liquidi, gas e vapore

• Tubo di misura conico monopezzo per una maggiore robustezza meccanica

• Design dell'indicatore modulare e intelligente per una configurazione flessibile

• Struttura compatta con corsa breve e spazio di installazione ridotto

• Bassa perdita di pressione per una migliore efficienza del sistema

• Trasmissione avanzata dell'accoppiamento magnetico per un'uscita del segnale stabile e affidabile

• Progettato per applicazioni ad alta temperatura e alta pressione

• Materiali resistenti alla corrosione adatti a fluidi duri e aggressivi

• Display LCD intelligente che supporta:

• Indicazione della portata istantanea e totalizzata

• Uscita analogica 4–20 mA

• Commutare l'uscita del segnale

• Funzioni di allarme alto e basso

• Protocollo di comunicazione HART

• Molteplici opzioni di alimentazione: 24 VCC o a batteria

• Correzione multistadio per viscosità, densità, temperatura e pressione

• Filtro magnetico opzionale o isolamento termico/camicia riscaldante disponibili su richiesta

• Mezzi misurati: gas/liquido/vapore

• Classe di precisione: Classe 1.5 / Classe 2.5

• Rapporto della portata: 20:1

• Diametro nominale: da DN15 a DN100 (15–100 mm)

• Pressione massima di esercizio:

  1,6 MPa / 2,5 MPa / 4,0 MPa /

  Classe 150 / Classe 300 / Classe 600 / Classe 900

• Intervallo di misurazione del flusso:

• Acqua (20 °C): da 2,5 a 100.000 l/h

• Aria (0,1 MPa, 20 °C): da 0,07 a 1.000 m³/h

• Viscosità applicabile:

• DN15: ≤ 5 mPa·s

• DN25–DN100: ≤ 350 mPa·s

• Principio di misurazione: area variabile (VA)

• Tipo di tubo di misurazione: tubo metallico conico

• Graduazione della scala: calibrata in base alle unità di flusso selezionate
