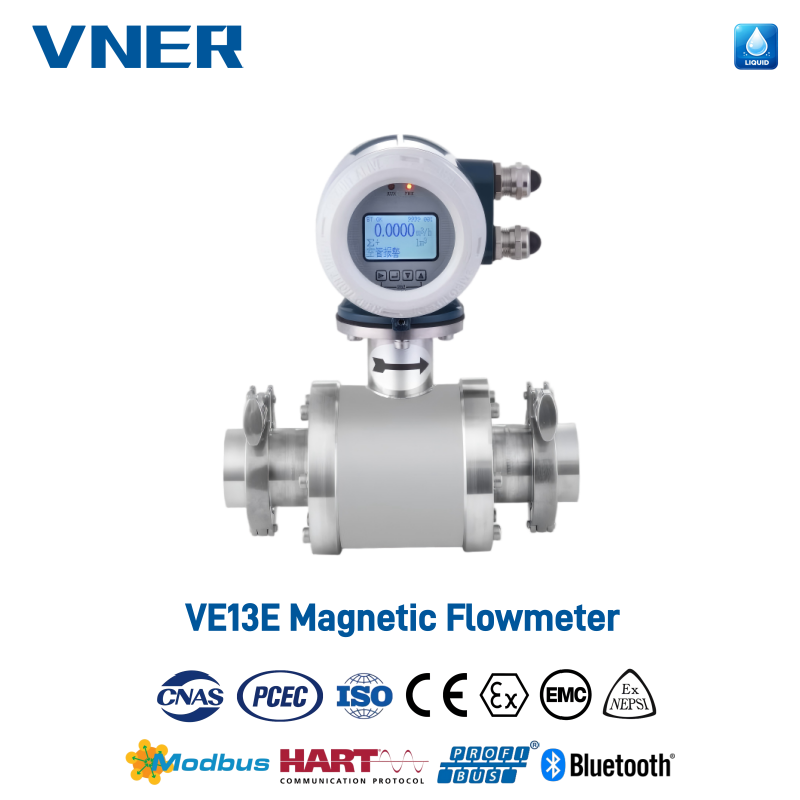

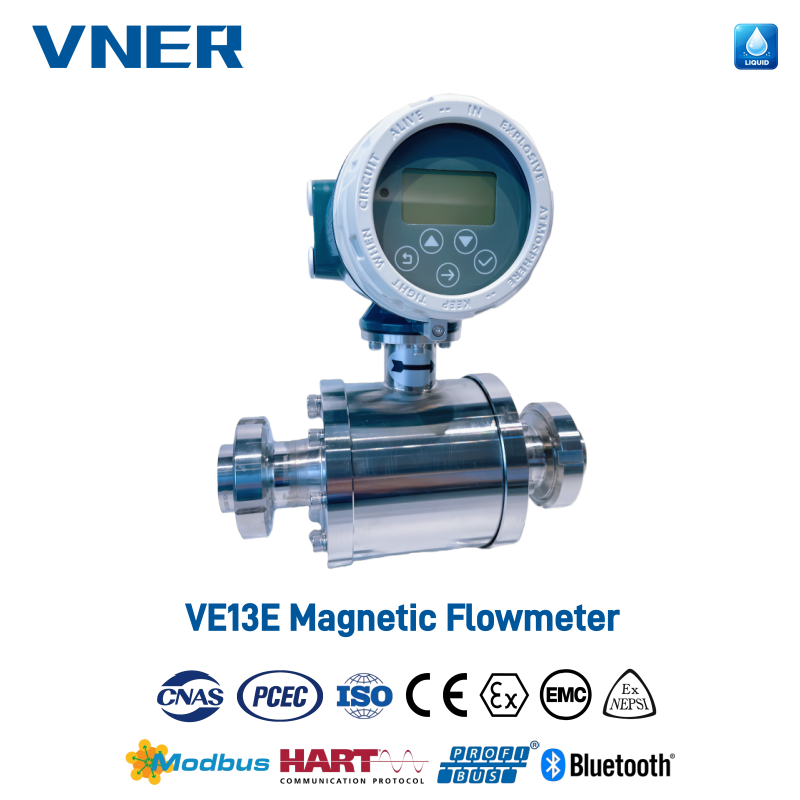

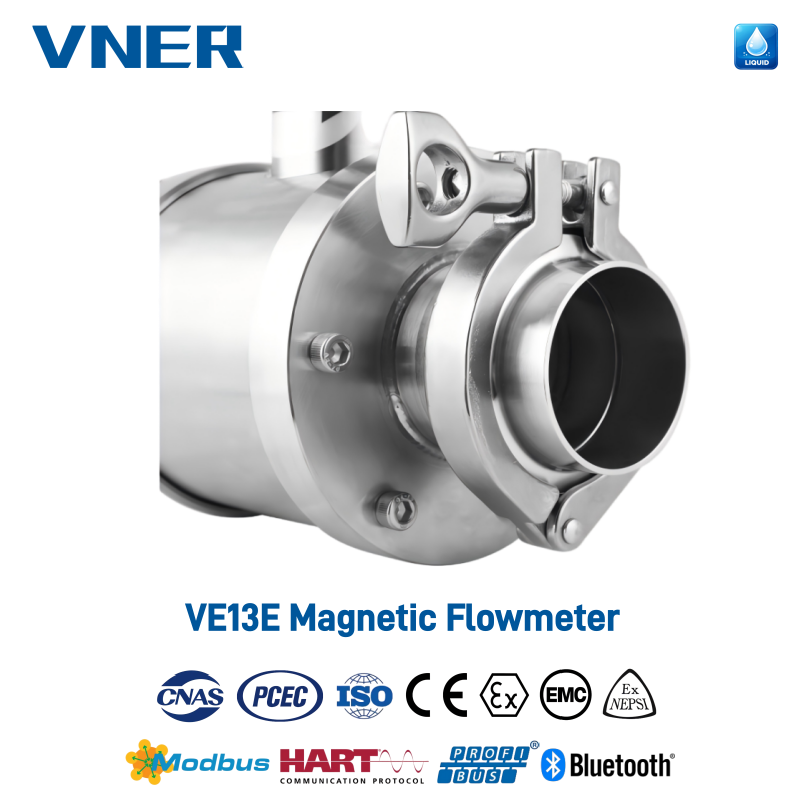

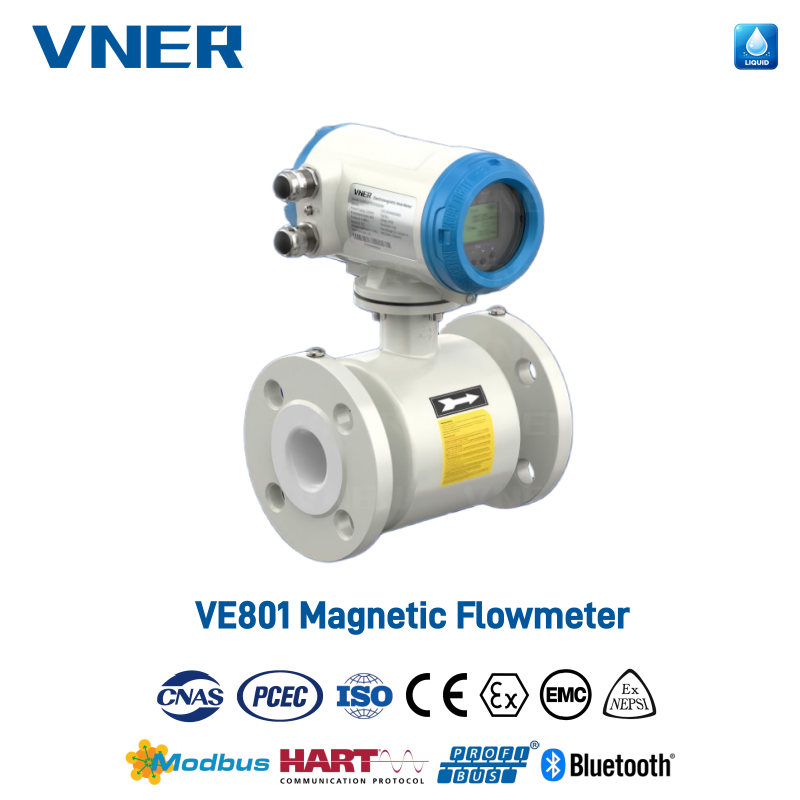

Misuratore di portata elettromagnetico VE Produttori

Il misuratore di portata elettromagnetico funziona in base alla legge di induzione di Faraday, la quale afferma che una forza elettromotrice (EMF) viene indotta in un conduttore quando si muove attraverso un campo magnetico. Questo principio di misurazione può essere applicato ai fluidi conduttivi. Quando un tale fluido scorre attraverso un tubo perpendicolare alla direzione di un campo magnetico, nel fluido viene generata una forza elettromagnetica indotta. Questo campo elettromagnetico indotto può essere misurato utilizzando due elettrodi posizionati simmetricamente.

La tensione del segnale Ue è direttamente proporzionale alla densità del flusso magnetico B, alla distanza tra gli elettrodi D e alla velocità media del fluido V. Poiché la densità del flusso magnetico B e la distanza tra gli elettrodi D sono costanti, la tensione del segnale Ue è direttamente proporzionale alla velocità media del flusso V.
L'equazione utilizzata per calcolare la portata volumetrica indica che la tensione del segnale Ue è linearmente proporzionale alla portata volumetrica.
La tensione del segnale indotto viene convertita in segnali di uscita scalati, analogici e digitali nel convertitore.

• Nessuna parte mobile o componente che ostruisce all'interno della tubazione, con conseguente quasi nessuna perdita di pressione aggiuntiva durante la misurazione.
• I risultati della misurazione sono quasi indipendenti dalla pressione, dalla temperatura, dalla densità e dalla viscosità del fluido.
• Adatto per misurare il flusso di vari liquidi conduttivi, come acqua, acque reflue, bevande, materie prime chimiche, liquidi viscosi, polpa, fango, liquami, ecc.
• Utilizza componenti SMD e tecnologia SMT per un'elevata affidabilità del circuito e un basso consumo energetico.
• Microprocessore incorporato per calcoli rapidi ed eccitazione programmabile di onde rettangolari a bassa frequenza, migliorando la stabilità delle misurazioni del flusso.

• Dimensione nominale: DN (3-3000 mm)
• Mezzo misurato: liquidi conduttivi, liquami e abrasivi
• Temperatura di processo: -20~±180°C
• Pressione nominale: Pressione nominale standard:
  >DN100-1,6MPa
• Precisione della misurazione del flusso: ±0,2%, ±0,3%, ±0,5%
• Ripetibilità: s 0,1%
• Uscita: (4~20)mA, HART, Modbus RS485, Impulso, Opzionale
