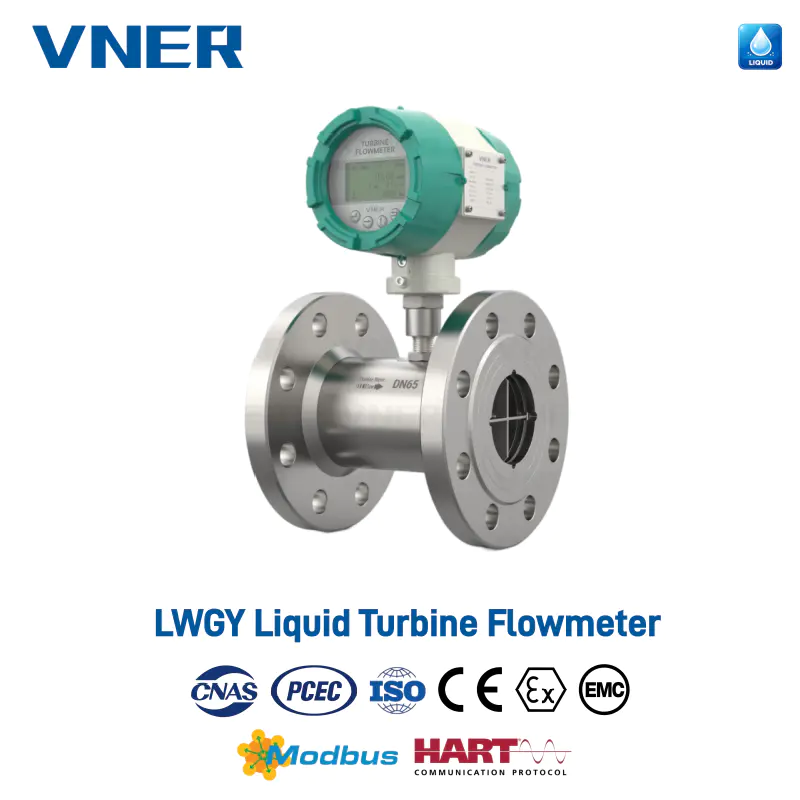

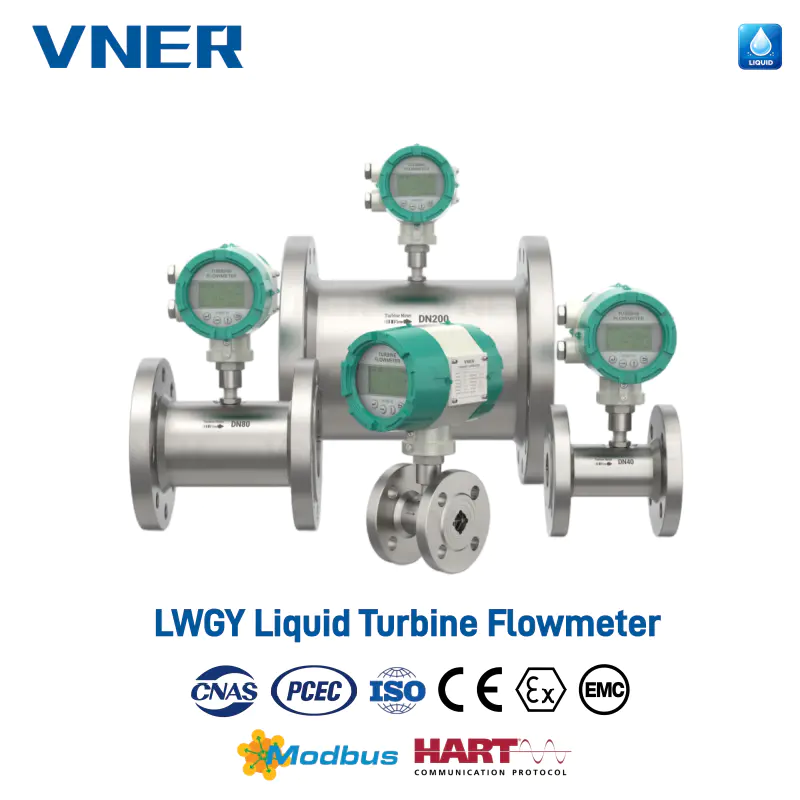

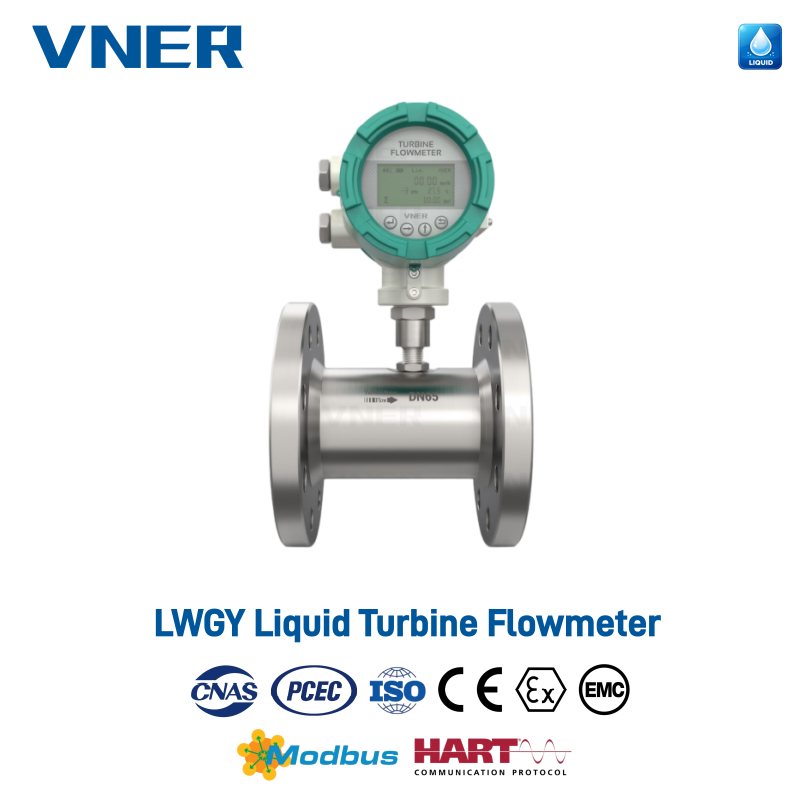

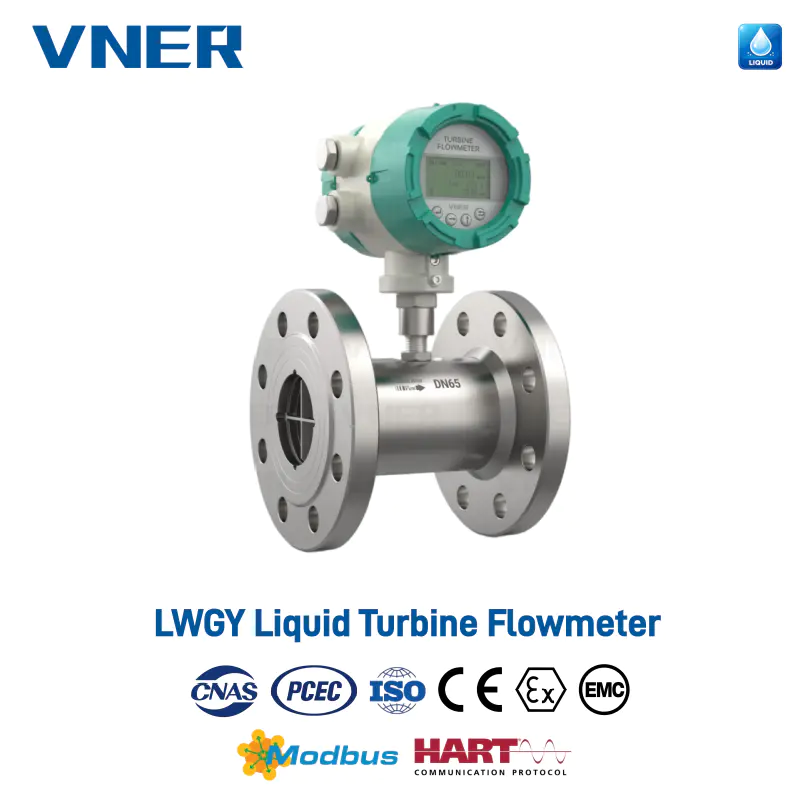

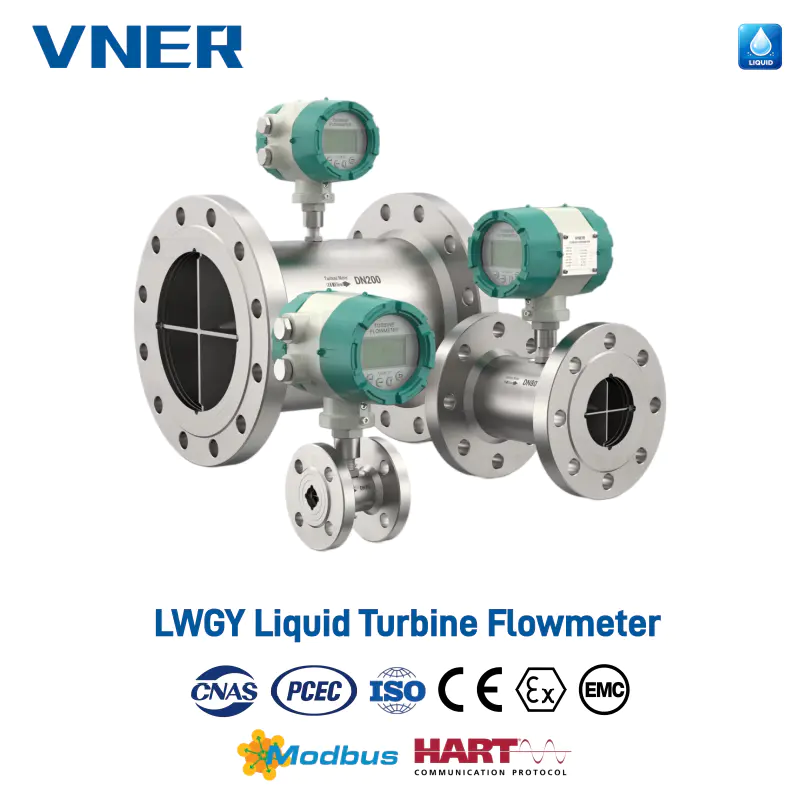

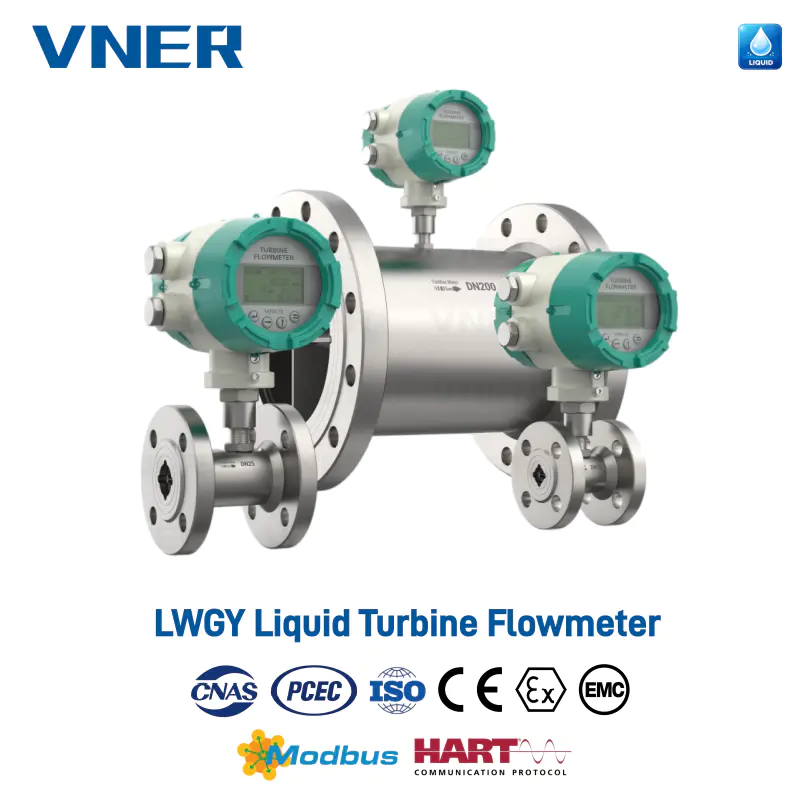

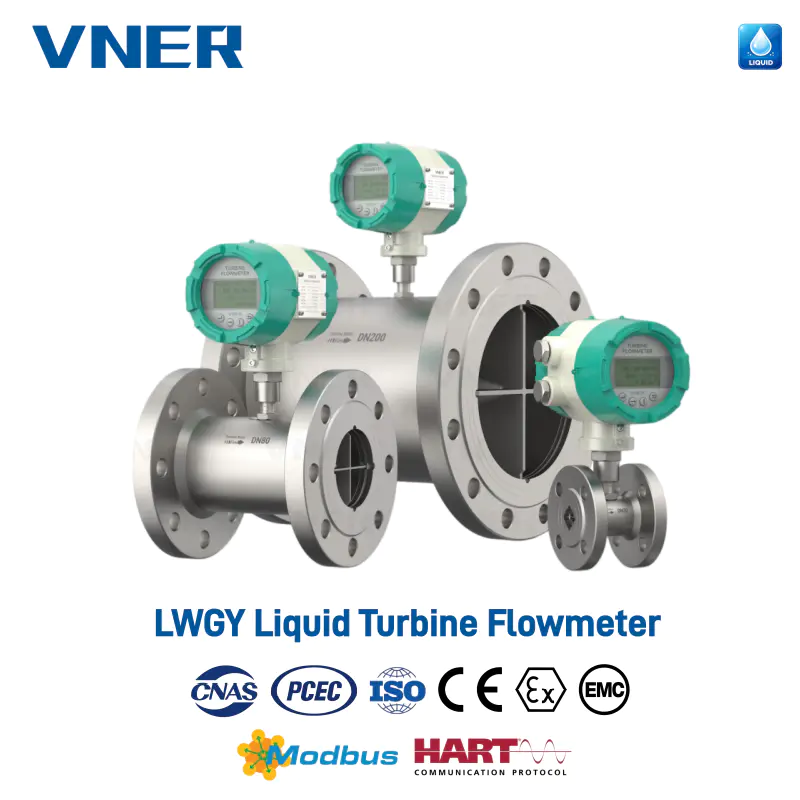

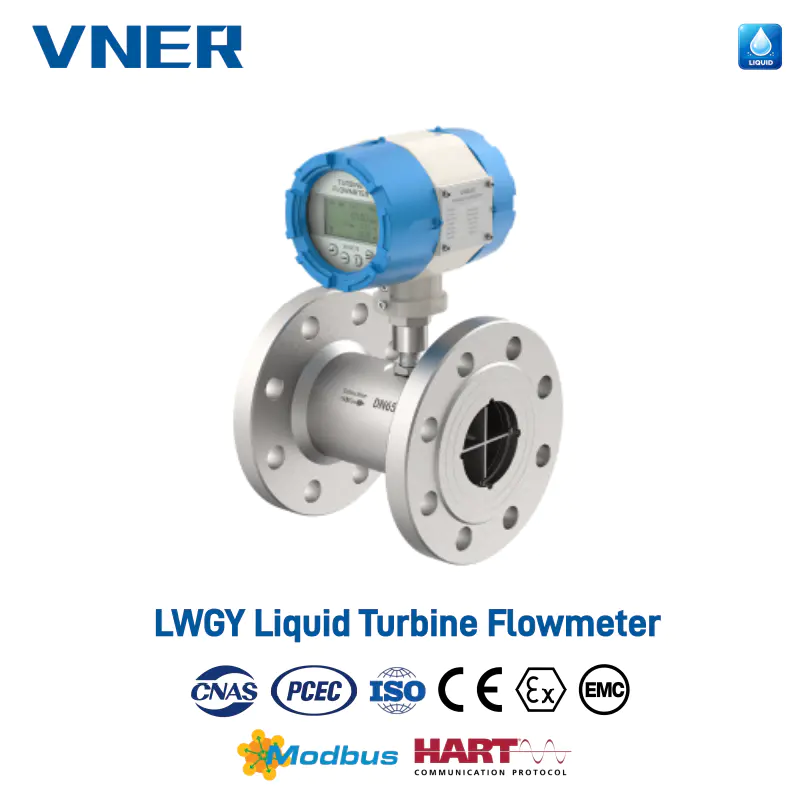

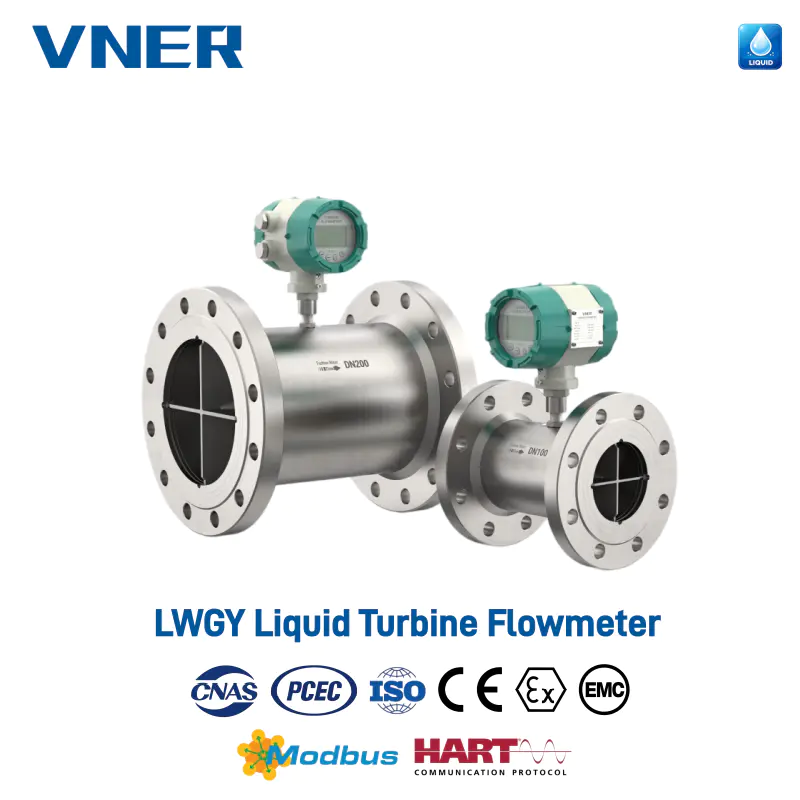

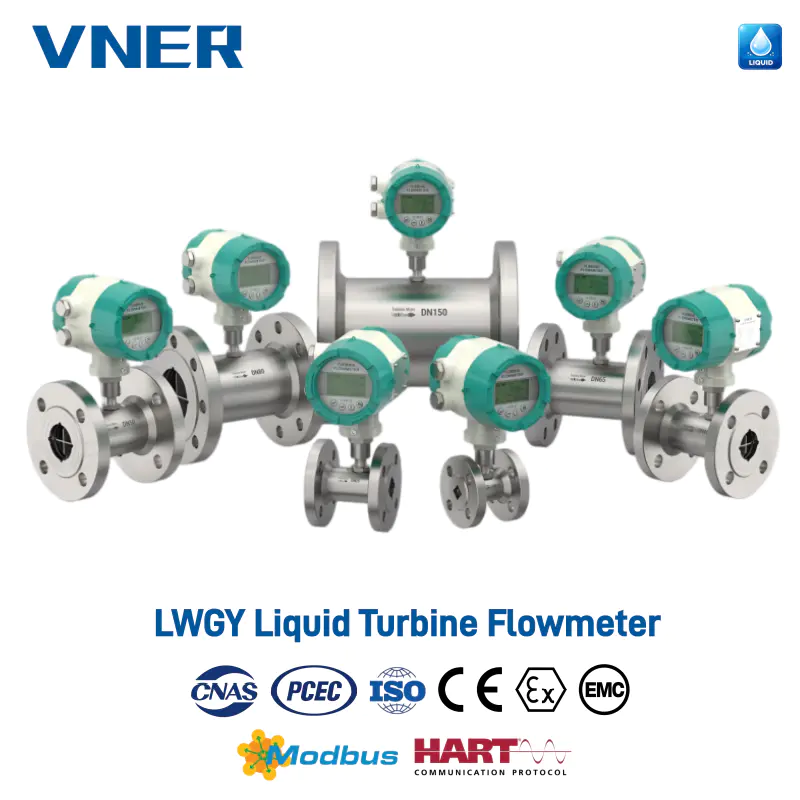

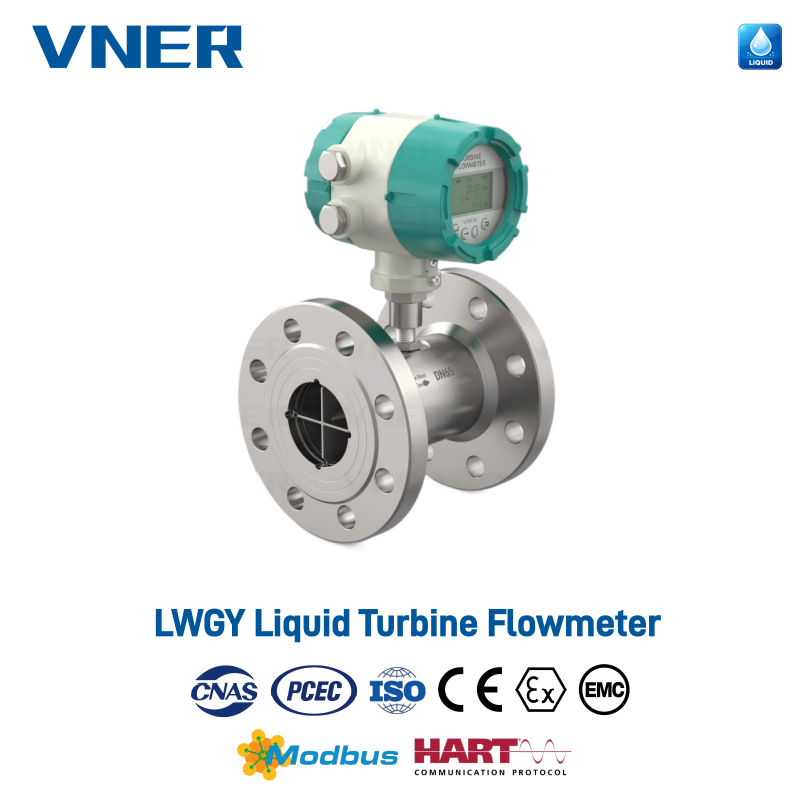

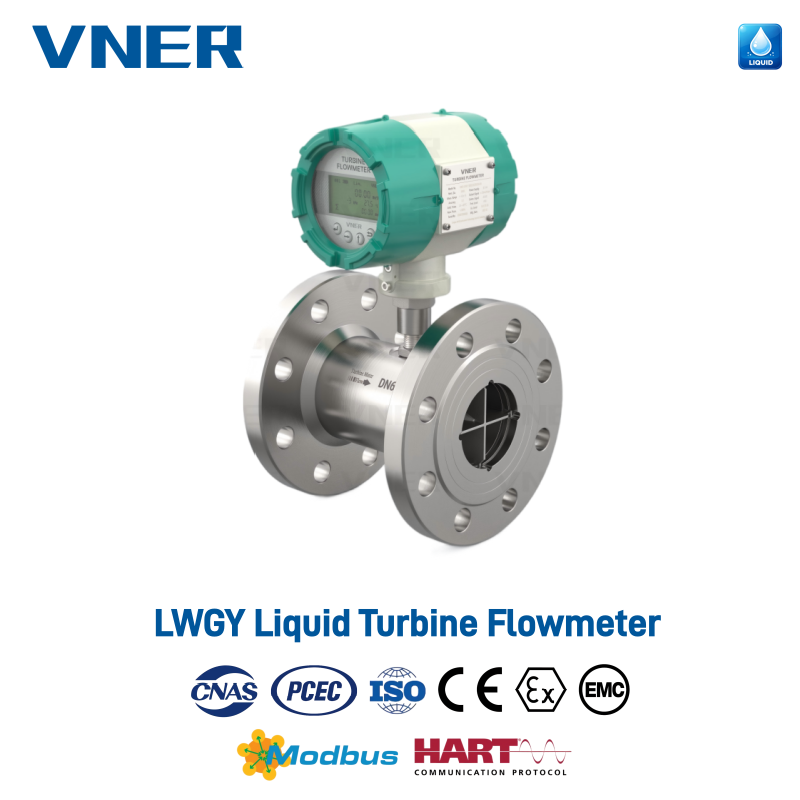

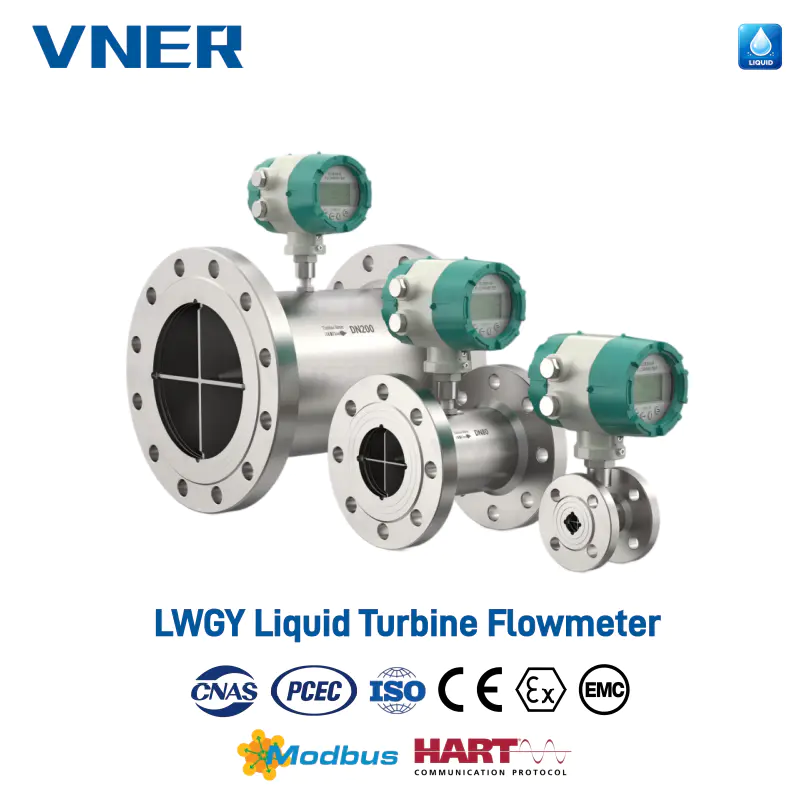

Misuratore di portata a turbina liquida serie LWGY

• Il misuratore di portata a turbina per liquidi serie LWGY è un misuratore di portata compatto e ad alta precisione progettato per liquidi puliti e a bassa viscosità. Converte la velocità del flusso in rotazione della turbina: mentre il liquido passa attraverso un raddrizzatore di flusso e sopra il rotore della turbina, la velocità del rotore diventa proporzionale alla portata volumetrica. Un sensore di rilevamento rileva il passaggio delle pale e genera un segnale a impulsi la cui frequenza è direttamente proporzionale al flusso.

• Grazie alla struttura semplice, al peso ridotto, alla risposta rapida e all'eccellente ripetibilità, LWGY è particolarmente adatto per il dosaggio, l'erogazione e il dosaggio di liquidi per scopi generali in sistemi industriali e commerciali. Il robusto design meccanico e la capacità di alta pressione lo rendono adatto per un'ampia gamma di applicazioni in cui il mezzo è relativamente pulito e privo di particelle di grandi dimensioni o contenuto fibroso.

LWGY è destinato a liquidi puliti e non incrostanti. Per i fanghi o i fluidi ad alto contenuto di solidi, i misuratori elettromagnetici o Coriolis sono generalmente più appropriati.

• Dosaggio batch di solventi in uno skid di miscelazione chimica

LWGY installato sulle linee per solventi DN25...DN50 fornisce un'uscita a impulsi rapidi per i controller batch, consentendo un dosaggio preciso basato su segnali di frequenza ad alta risoluzione. A monte viene utilizzata un'adeguata filtrazione per proteggere il rotore dalle particelle.

• Monitoraggio del flusso dell'acqua di raffreddamento nelle apparecchiature industriali

Sulle linee di raffreddamento DN40…DN80, LWGY misura le portate di circolazione verso compressori, scambiatori o macchine di stampaggio. I segnali 420 mA vengono inviati al PLC per la verifica del flusso, le soglie di allarme e il bilancio energetico di base.

• Trasferimento di olio leggero in una linea di riempimento o confezionamento

Per oli lubrificanti puliti o prodotti raffinati con viscosità stabile, LWGY supporta il controllo volumetrico del riempimento tramite conteggio degli impulsi. Le prestazioni ripetibili consentono uno stretto controllo dei volumi di riempimento nei sistemi multitesta.

• Sottomisurazione nei circuiti idrici HVAC

I contatori a turbina sui circuiti di acqua refrigerata o calda forniscono dati di portata volumetrica per il monitoraggio a livello di zona. Se combinati con la misurazione della temperatura esterna e un calcolatore di calore, possono supportare la misurazione dell'energia di base in cui la qualità dell'acqua è ben controllata.
