Guida alla selezione ingegneristica per applicazioni chimiche, di pubblica utilità e industriali

La misurazione accurata del flusso svolge un ruolo fondamentale nei settori del trattamento delle acque, della lavorazione chimica, dei servizi pubblici e dell'ambiente. Tuttavia, non tutta l’“acqua” si comporta allo stesso modo. Le differenze di conduttività, contenuto minerale, purezza, corrosività, requisiti igienici e vincoli di installazione influiscono direttamente sulla scelta del misuratore di portata e sulla stabilità della misurazione a lungo termine.

---

Dal punto di vista dell’ingegneria della strumentazione, una corretta selezione deve bilanciare:

• Requisiti di precisione della misurazione

• Conduttività e pulizia dei fluidi

• Spazio di installazione e condizioni dei tubi

• Bilancio e costi di manutenzione del ciclo di vita

• Affidabilità e conformità dei processi

Questa guida fornisce una panoramica pratica dell'ingegneria 10 tipi di acqua comuni , abbinato a tecnologie di misurazione adeguate e selezione di strumenti orientati all'applicazione.

---

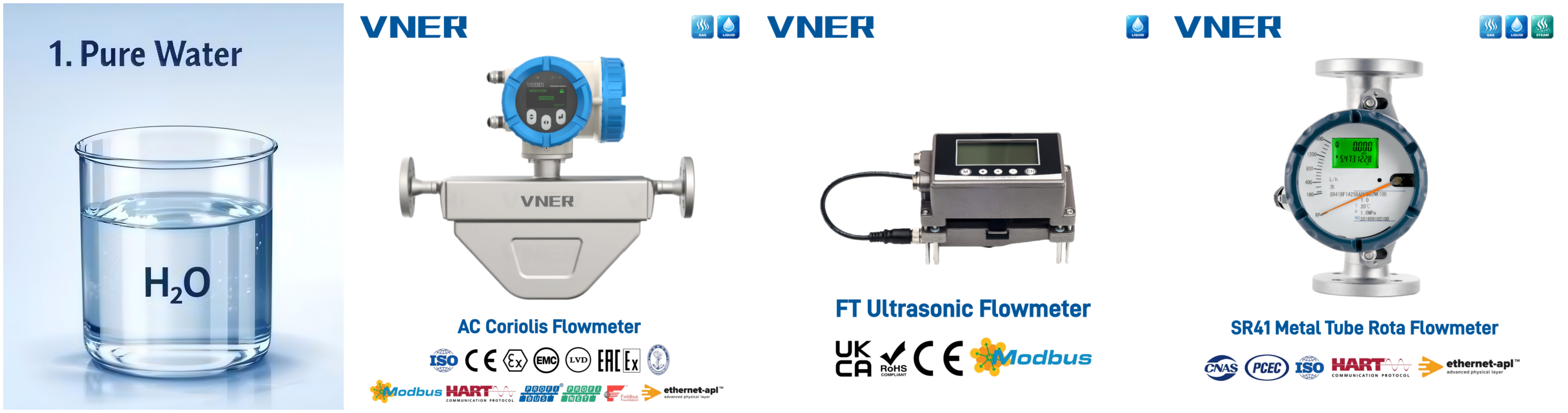

1. Acqua pura

Applicazioni: semiconduttori, prodotti farmaceutici e sistemi di laboratorio

Caratteristiche: conduttività ultrabassa, elevata purezza

Sfide :

• La conduttività spesso è troppo bassa per i campi elettromagnetici standard

• Sistemi sensibili alla contaminazione

• Requisiti di dosaggio ad alta precisione

Soluzioni consigliate:

• Serie A Coriolis → dosaggio e dosaggio di precisione

• VNFT ad ultrasuoni → misurazione non intrusiva

• Rotametro SR41 → indicazione visiva locale su sistemi skid o linee di laboratorio

Nota ingegneristica

I rotametri sono ampiamente utilizzati nei pannelli di distribuzione di acqua pura montati su skid dove è sufficiente una semplice indicazione locale e si preferisce un consumo energetico pari a zero.

---

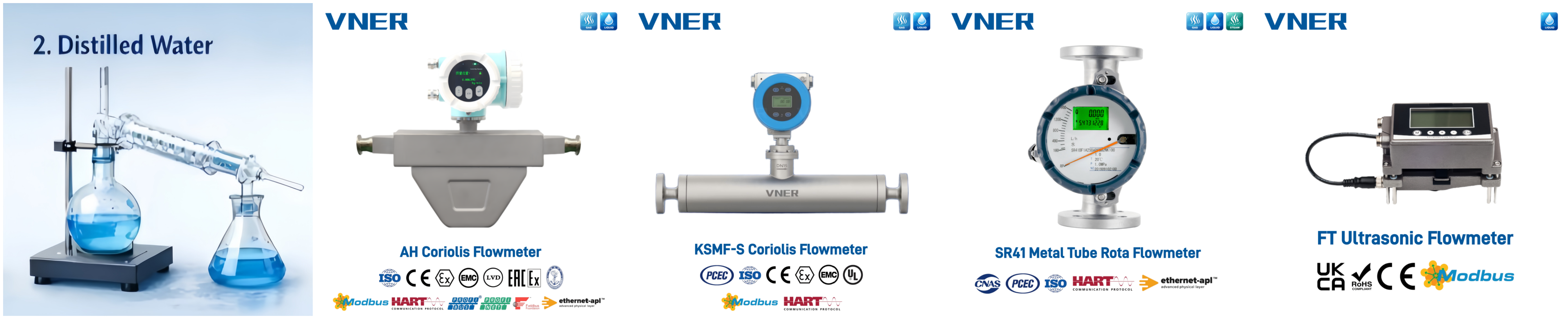

2. Acqua distillata

Applicazioni: laboratorio, medicina, produzione di batterie

Caratteristiche: bassa conduttività, sistemi puliti

Soluzioni consigliate:

• AH / KSMF-S Coriolis igienico per un dosaggio di precisione

• Ultrasuoni per linee di trasferimento

• Rotametro SR41 per laboratori o piccole linee di processo

Nota ingegneristica

I misuratori elettromagnetici compatti vengono spesso selezionati in apparecchiature assemblate a causa dello spazio di installazione limitato.

---

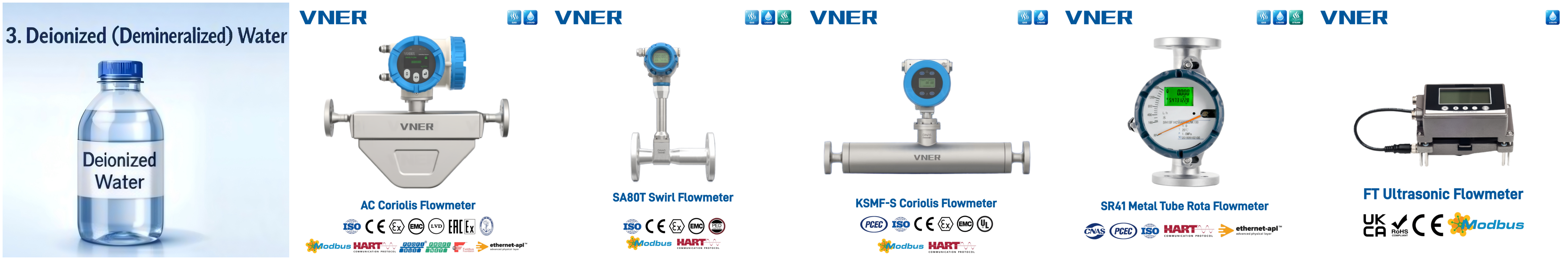

3. Acqua deionizzata (DI).

Applicazioni: alimentazione caldaia centrale elettrica, produzione elettronica

Caratteristiche: conduttività molto bassa, sistemi a circuito chiuso

Soluzioni consigliate:

• VNFT Ultrasonico per il trasporto di condotte

• AC o AH Coriolis per il dosaggio

• SA80T Vortice per installazioni compatte e stabili

• Rotametro SR41 per unità di lucidatura montate su skid

Nota ingegneristica

Per i pattini di lucidatura DI e i sistemi punto di utilizzo, i rotametri rimangono ampiamente accettati grazie alla semplicità e alla dipendenza zero dalla conduttività.

---

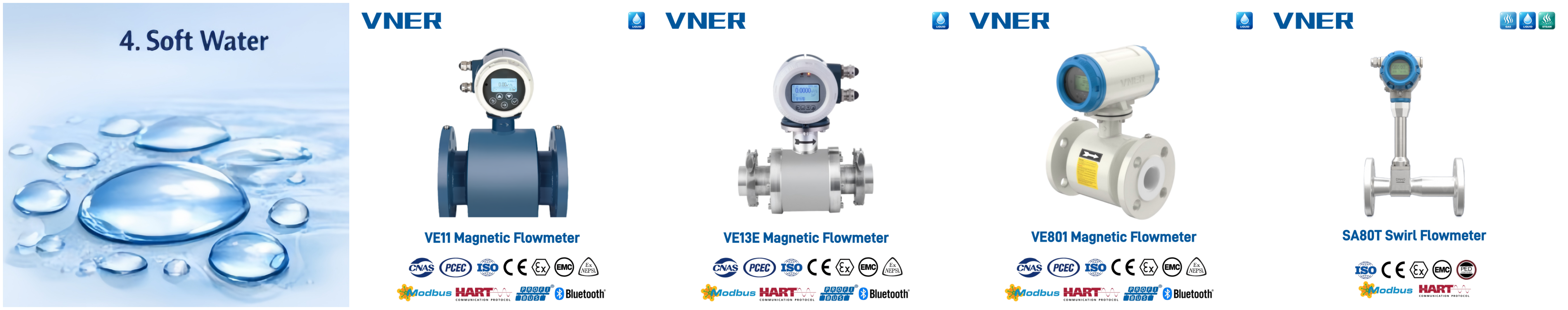

4. Acqua dolce

Applicazioni: HVAC, alimentazione caldaie, sistemi di raffreddamento

Caratteristiche: conduttività stabile, basso ridimensionamento

Soluzioni consigliate:

• EMF serie VE Premium per le condutture principali

• VE803 Campo elettromagnetico compatto per sistemi skid e apparecchiature OEM

• VE801 EMF economico per progetti di servizi pubblici sensibili ai costi

• Swirl per installazioni termiche o compatte

Intuizione ingegneristica

L'acqua dolce fornisce le condizioni ideali per la tecnologia elettromagnetica, consentendo misurazioni stabili a lungo termine con una manutenzione minima.

---

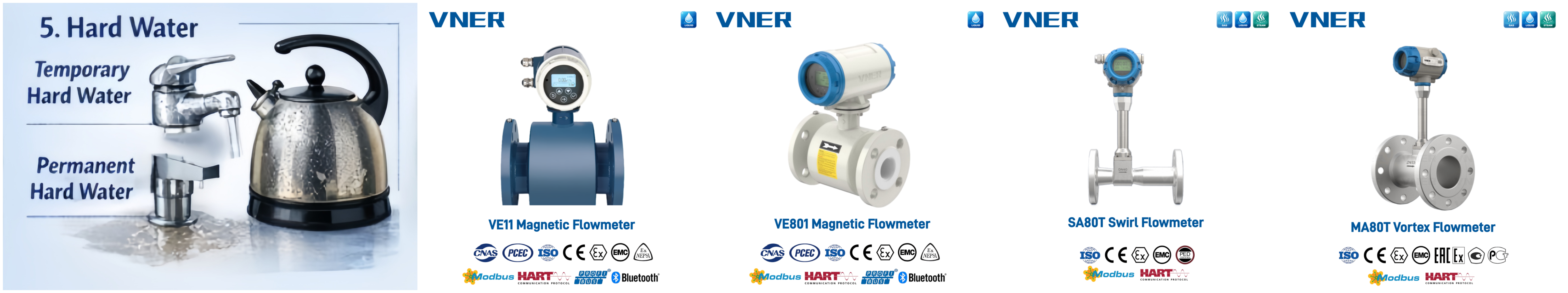

5. Acqua dura

Applicazioni: fornitura municipale, estrazione mineraria, acqua di raffreddamento

Caratteristiche: alto contenuto di minerali, rischio di ridimensionamento

Soluzioni consigliate:

• VE Premium EMF con rivestimento anticalcare

• VE801 EMF economico per progetti idrici comunali e sfusi

• Misuratori di turbolenza per un funzionamento robusto in condizioni di ridimensionamento

Nota ingegneristica

I modelli elettromagnetici economici sono ampiamente utilizzati nelle grandi reti di distribuzione municipali o industriali dove il controllo del budget è essenziale.

---

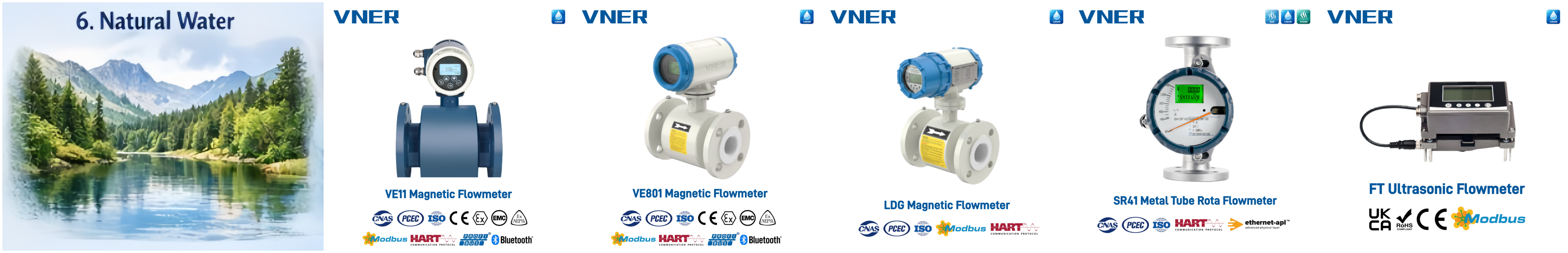

6. Acqua naturale (fiume/acqua grezza)

Applicazioni: sistemi di aspirazione, irrigazione, trattamento acque

Caratteristiche: solidi sospesi, conducibilità variabile

Soluzioni consigliate:

• VE Premium EMF per impianti di trattamento

• VE801/LDG Campo elettromagnetico economico per le grandi reti di distribuzione

• Ultrasuoni per tubazioni di grande diametro

Nota ingegneristica

I rotametri vengono spesso utilizzati per il monitoraggio dei coagulanti e del dosaggio dell'acqua negli skid di trattamento.

---

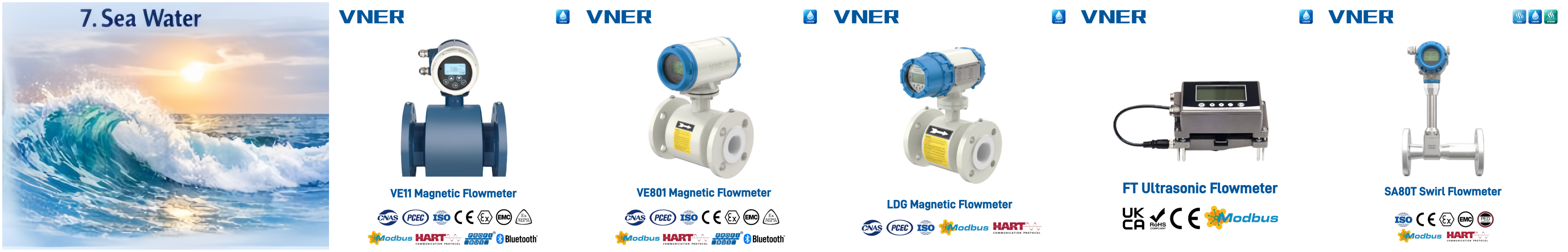

7. Acqua di mare

Applicazioni: desalinizzazione, offshore, raffreddamento marino

Caratteristiche: elevata salinità, forte corrosione

Soluzioni consigliate:

• VE Premium EMF con rivestimento ed elettrodi resistenti alla corrosione

• Ultrasuoni per condotte di grandi dimensioni

• Swirl per sistemi ausiliari

Nota ingegneristica

L'elevata conduttività rende l'acqua di mare ideale per la misurazione elettromagnetica quando vengono selezionati i materiali appropriati.

---

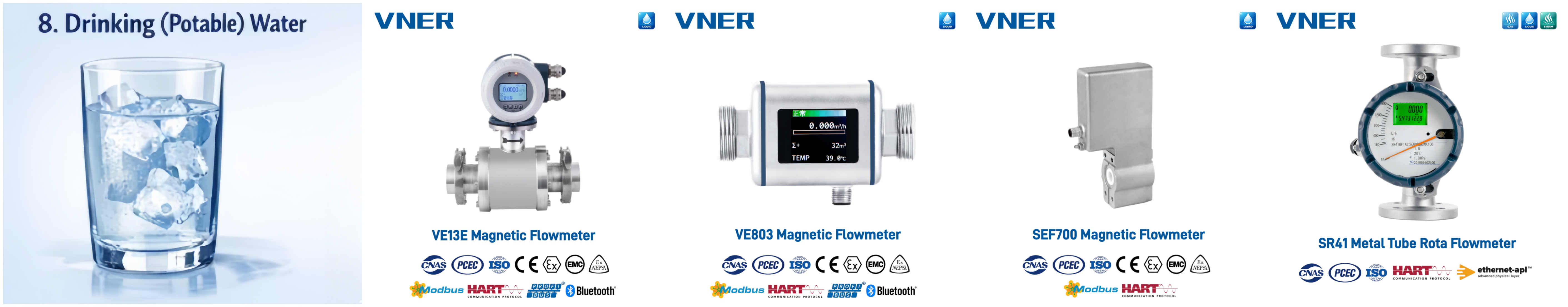

8. Acqua potabile (potabile).

Applicazioni: fornitura, distribuzione, cibo e bevande comunali

Caratteristiche: requisiti igienici, conduttività stabile

Soluzioni consigliate:

• VE Premium EMF per le principali linee di fatturazione

• VE13E Misuratore di portata elettromagnetico igienico per alimenti, bevande e sistemi idrici igienici

• VE803 Campo elettromagnetico compatto per unità di trattamento montate su skid

• Ultrasuoni per condotte principali

Intuizione ingegneristica

I design elettromagnetici igienici sono preferiti nei sistemi idrici per alimenti, bevande e prodotti farmaceutici dove sono richiesti facilità di pulizia e collegamenti sanitari.

---

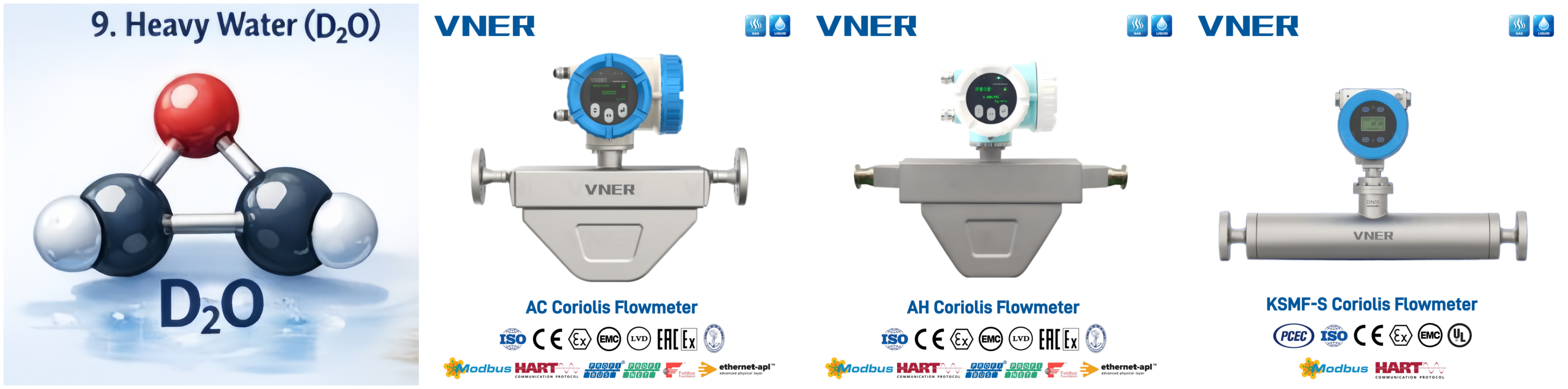

9. Acqua pesante (D₂O)

Applicazioni: impianti nucleari e di ricerca

Caratteristiche: fluido di valore elevato, è necessario il monitoraggio della densità

Soluzione consigliata:

• Serie A Coriolis flussometro di massa

• Coriolis della serie KSMF flussometro di massa

Nota ingegneristica

La misurazione del flusso di massa e della densità è essenziale per i fluidi di alto valore o di grado nucleare.

---

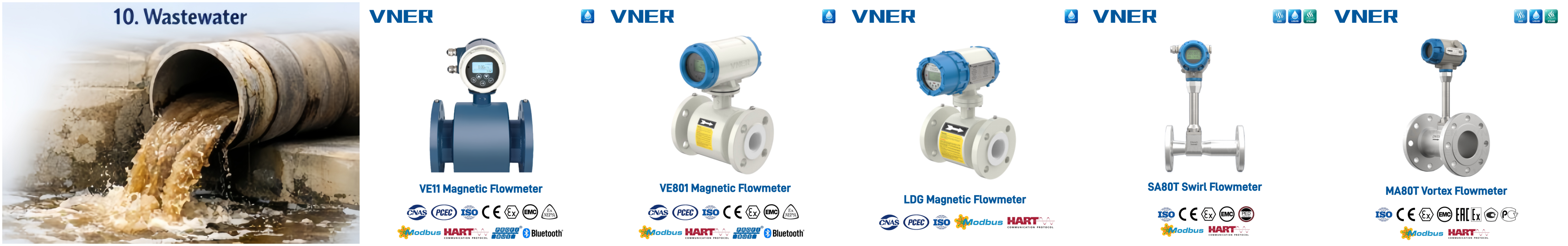

10. Acque reflue/effluenti industriali

Applicazioni: WWTP, impianti chimici, sistemi ambientali

Caratteristiche: solidi, fanghi, mezzi corrosivi

Soluzioni consigliate:

• VE Premium EMF (primario)

• VE801 EMF economico per le reti fognarie comunali

• Ultrasuoni per canali di grandi dimensioni

• Vortice/vortice per il supporto delle linee di servizio

Supportare il dosaggio e lo scarico dell'acqua trattata

• Misuratore di portata a turbina per liquidi LWGY per sistemi di scarico e riutilizzo dell'acqua trattata pulita
• Rotametro SR41 per linee di dosaggio prodotti chimici

Intuizione ingegneristica

I misuratori di portata a turbina vengono spesso utilizzati per l'acqua trattata pulita o per il riutilizzo dell'acqua in cui la conduttività può essere bassa ma sono richiesti un flusso stabile ed efficienza in termini di costi.

---

Supporto di applicazioni di utilità e skid

---

I sistemi idrici spesso includono punti di misurazione ausiliari:

Applicazione	Strumento consigliato
Skid di dosaggio prodotti chimici	Rotametro SR41 / Coriolis
Acqua trattata pulita	Turbina LWGY
Connessione filettata	VE803 Campo elettromagnetico compatto
Progetti di bilancio	VE801 EMF economico
Acqua alimentare/farmaceutica	VE13E CEM igienico
Vapore/acqua calda	SA80T Vortice / MA80T Vortex

Fattori chiave di selezione per la misurazione del flusso d'acqua

---

Fattore	Considerazione ingegneristica
Conduttività	Determina l'idoneità ai campi elettromagnetici
Requisito igienico	EMF igienico o Coriolis
Dimensioni del tubo	Ultrasuoni per grandi diametri
Budget	EMF economico o turbina
Requisito di precisione	Coriolis per alta precisione
Accesso per manutenzione	Rotametro per semplice indicazione locale

Conclusione

---

Ciascun tipo di acqua presenta diverse sfide di misurazione e richiede un'appropriata tecnologia di misurazione del flusso. La scelta dello strumento giusto dipende da conduttività, pulizia, condizioni di installazione, requisiti di precisione e considerazioni sui costi del ciclo di vita.

Con un portafoglio completo che comprende tecnologie elettromagnetiche, Coriolis, a vortice, a vortice, a ultrasuoni, a turbina e a rotametro, VNER fornisce soluzioni di misurazione del flusso affidabili e ottimizzate attraverso l'intero spettro di applicazioni dell'acqua, dai sistemi di laboratorio ultrapuri al trattamento delle acque reflue municipali e industriali su larga scala.

Poiché le industrie di tutto il mondo continuano a dare priorità all'efficienza, alla sostenibilità e all'affidabilità operativa, la misurazione avanzata del flusso rimane una componente chiave della moderna gestione dell'acqua e del controllo dei processi.
