Perché un misuratore di portata Vortex diventa instabile o addirittura smette di funzionare dopo l'installazione?

Hai mai sperimentato un misuratore di portata a vortice che mostra scarsa precisione, ampie fluttuazioni del segnale o addirittura una completa perdita di segnale dopo l'installazione?

In molti casi, la causa principale non è lo strumento stesso, ma piuttosto pratiche di installazione e dimensionamento inadeguate. I misuratori di portata Vortice sono altamente sensibili al profilo di velocità, al regime di flusso e alla configurazione delle tubazioni. Piccole deviazioni in questi dettagli possono portare a errori di misurazione significativi.

Questo articolo spiega i principi ingegneristici chiave alla base del corretto dimensionamento, della selezione del riduttore e dei requisiti dei tubi diritti, sulla base degli standard di settore e della ricerca sperimentale verificata.

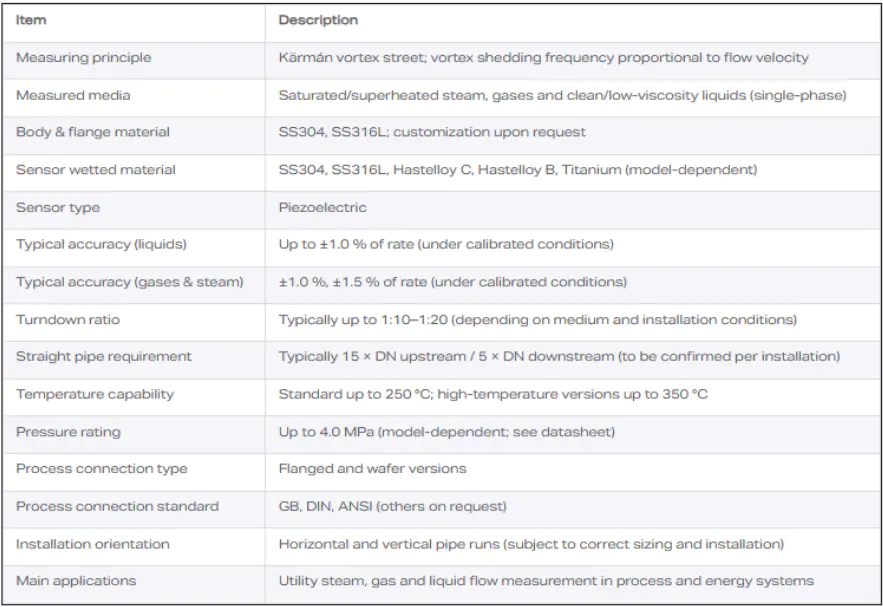

1. Dimensionamento del misuratore per un ampio rapporto di turndown: perché la riduzione del diametro è spesso necessaria

Per ottenere a ampio rapporto di turndown e garantire una potenza del segnale sufficiente a basse portate, è pratica ingegneristica comune farlo ridurre il diametro del flussometro rispetto alla tubazione per aumentare la velocità del fluido.

Per misuratori di portata dipendenti dal profilo di velocità —come:

• Misuratori di portata a vortice
• Misuratori di portata a swirl (precessione di vortice).
• Misuratori di portata elettromagnetici

questa corrispondenza del diametro viene generalmente ottenuta utilizzando riduttori concentrici .

Principio generale di dimensionamento

• Nella maggior parte delle applicazioni, il il diametro nominale del misuratore di portata deve essere uguale o inferiore al diametro del tubo .
• Per vortex flowmeters, the calculated meter size is often da una a due dimensioni nominali più piccole rispetto al gasdotto.

Esempio

• Conduttura: 8" (DN200)
• Flussometro Vortex: 4" (DN100)

In casi speciali, come ad esempio trasferimento fiscale dell'olio o misurazione dell'azoto a basso flusso —riduzioni ancora maggiori possono essere applicate per soddisfare requisiti estremi di turndown.

Tuttavia, il sovradimensionamento rimane un problema frequente. In diversi progetti sono stati selezionati i misuratori di portata a vortice troppo grande , risultando:

• Velocità insufficiente durante il funzionamento normale
• Funzionamento al di fuori del campo di misura effettivo
• Grave instabilità del segnale dopo la messa in servizio

Nota sul caso:

Per nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

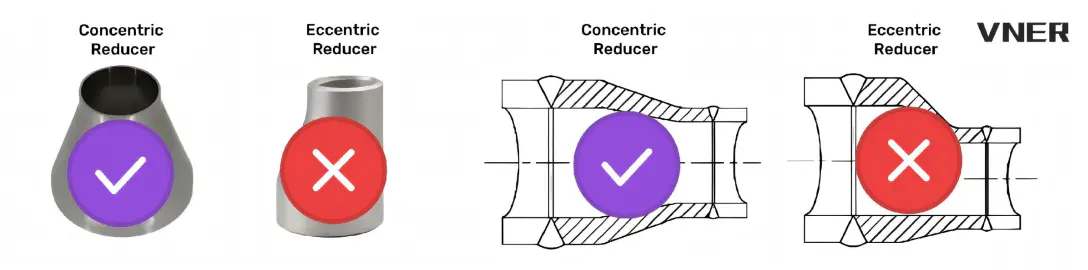

2.Selezione del riduttore: utilizzare sempre riduttori concentrici

Ogni volta che è necessaria una riduzione o un'espansione del diametro del tubo nelle installazioni di misuratori di portata a vortice:

È necessario utilizzare riduttori concentrici.

I riduttori eccentrici creano profili di velocità asimmetrici che degradano significativamente l'accuratezza della misurazione negli strumenti sensibili alla velocità.

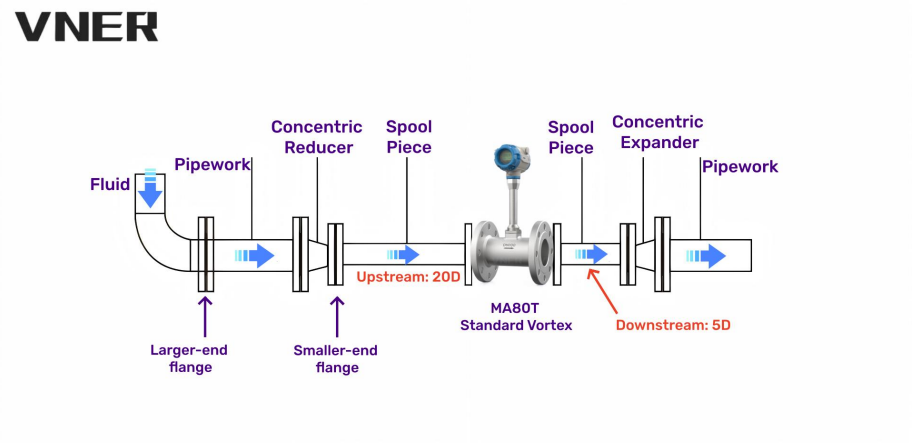

3. Requisiti dei tubi diritti per installazioni a diametro ridotto

Requisiti della geometria del riduttore

Per ridurre al minimo la distorsione del flusso:

• Il l'angolo del cono α del riduttore non deve superare i 15°
• In queste condizioni, il riduttore può essere trattato come parte della lunghezza del tubo diritto

Entrambi i riduttori a monte e a valle devono essere riduttori concentrici e graduali.

4. Requisiti minimi di lunghezza rettilinea a monte (valori tipici)

D = diametro interno del tubo

5.Condizioni generali di installazione per i misuratori di portata Vortex

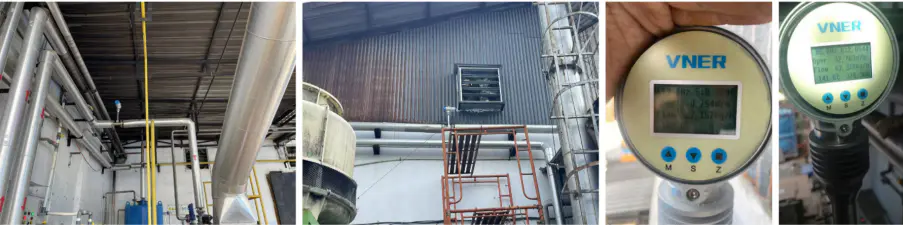

Un misuratore di portata a vortice installato correttamente deve soddisfare le seguenti condizioni:

a) Installato orizzontalmente o verticalmente (per i liquidi: direzione del flusso dal basso verso l'alto) in un tubo corrispondente al diametro nominale

b) Lunghezze dei tubi diritti a monte e a valle adeguate e senza ostacoli, come specificato

c) Allineamento coassiale con la condotta; le guarnizioni non devono interferire nel flusso

d) Le tubazioni multisezione devono rimanere diritte con un disallineamento dell'asse minimo

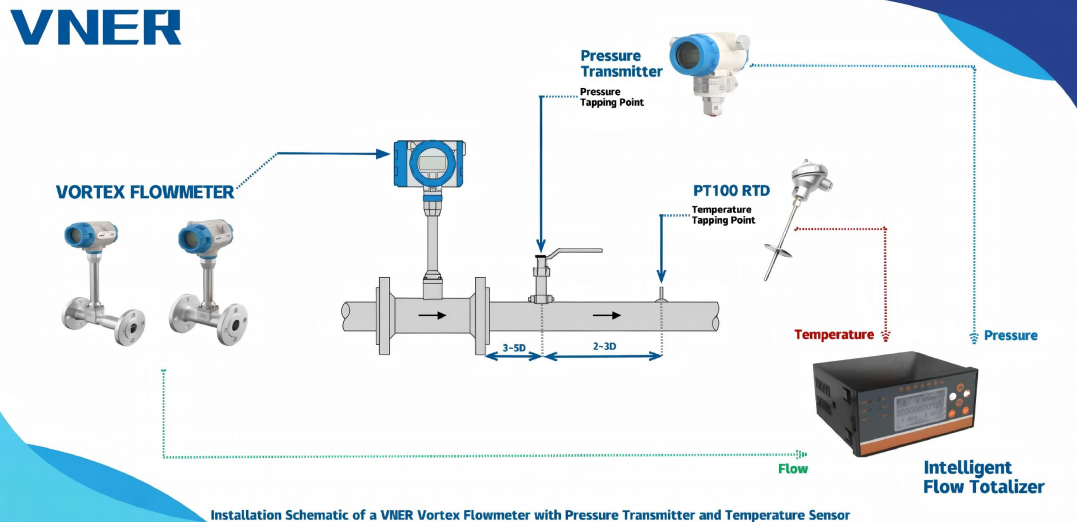

e) Misurazione della temperatura:

• Preferibilmente tramite pozzetto termometrico integrato
• Altrimenti, individuare il sensore 2–5D a valle

f) Misurazione della pressione:

• Preferibilmente tramite presa di pressione integrata
• Altrimenti, individua il tocco 2–7D a valle

g) Nessuna valvola o linea di bypass all'interno delle sezioni di tubazione diritte

h) Assenza di valvole di controllo del flusso a monte del contatore

i) Se sono presenti bolle di gas o impurità, installare separatori o filtri a monte del rettilineo

6. Lunghezze tipiche dei tubi diritti (misurazione del condotto chiuso)

7. Considerazioni sulla posizione della valvola e sul flusso bifase

• Evitare valvole o bypass vicino al flussometro
• Le valvole di riduzione della pressione possono causare un cambiamento di fase a valle
• È necessario evitare il flusso bifase (gas nel liquido o liquido nel gas).
• Se necessario, utilizzare separatori di gas o filtri a monte

8. Perché i riduttori eccentrici dovrebbero essere evitati

I misuratori di portata massica Coriolis e i misuratori a spostamento positivo sono indipendenti dal profilo di velocità.

Tutti gli altri misuratori di portata dipendono dal profilo di velocità e richiedono lunghezze di tubo diritte a monte e a valle.

Indicazioni chiave del settore:

• I requisiti di installazione per i dispositivi di pressione differenziale devono essere conformi a ISO 5167-1
• Per other flowmeters, manufacturer installation guidelines must be strictly followed
• I riduttori eccentrici interrompono gravemente i profili di velocità e non deve essere utilizzato in prossimità di contatori dipendenti dalla velocità

9.Effetto dei riduttori concentrici sul profilo di velocità (prova sperimentale)

Studi sperimentali condotti da TNO e Delft Hydraulics utilizzando aria e acqua dimostrano:

• Un riduttore concentrico con un rapporto di diametro D_metro / D_tubo ≈ 0,44 può convertire un profilo di velocità asimmetrico in uno quasi simmetrico (asimmetria <2%)
• Il downstream velocity profile resembles a profilo di velocità a tappo (PTVP)
• A 5D a valle , il profilo rimane stabile tra:
  Re = 50.000–250.000 (aria)
  Re = 20.000–500.000 (acqua)
• Riduttori concentrici non eliminare il vortice , soprattutto quello causato dalle curvature spaziali
• Potrebbero essere necessari dispositivi anti-vortice Lunghezza ≥6D , a seconda del passo del vortice

Riepilogo dei risultati

• Riduttori concentrici significantly improve velocity symmetry
• Ily do not remove swirl
• Solo i riduttori concentrici offrono questo vantaggio
• I riduttori eccentrici introducono una grave distorsione della velocità

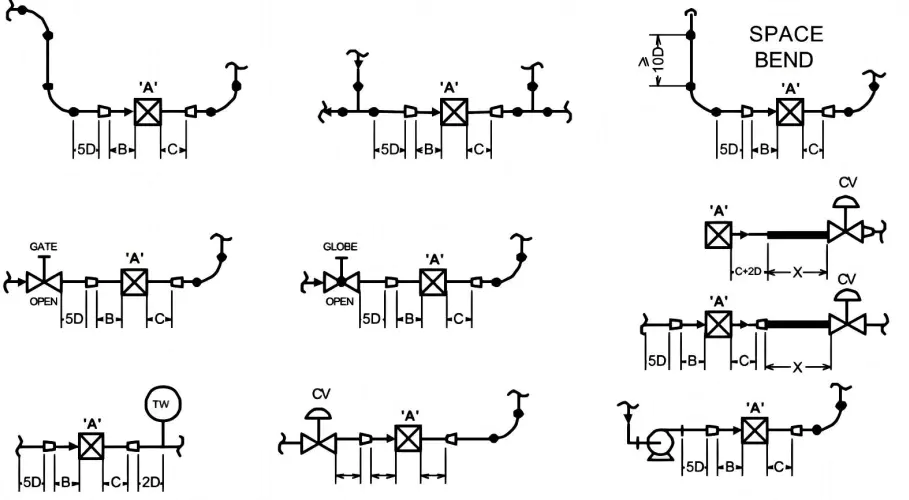

10. Requisiti dei tubi diritti per installazioni a diametro ridotto

(D_metro / D_tubo ≤ 0,7)

Conclusione finale di ingegneria

Quando un misuratore di portata a vortice ha prestazioni inferiori, la causa raramente è la “qualità dello strumento”.

Più spesso, è a problema a livello di sistema coinvolgendo:

• Selezione del diametro errata
• Tipo di riduttore errato
• Lunghezza del tubo diritto insufficiente
• Profilo di velocità distorto

Correct sizing riduttori concentrici disciplined piping design sono il fondamento di una misurazione del flusso a vortice stabile e accurata.

Se progetti correttamente il campo di flusso, lo strumento farà il suo lavoro.
