Cosa rende un misuratore di portata massico Coriolis la soluzione definitiva per misurazioni ad alta precisione nell'industria moderna?

Nel contesto della profonda trasformazione dell’Industria 4.0, la precisione della misurazione dei fluidi non è più solo un parametro tecnico; è diventata una metrica fondamentale per misurare l’efficienza della produzione automatizzata e i livelli di monitoraggio intelligente. Con la sua filosofia di design sovversiva, il Misuratore di portata massico Coriolis ha completamente rotto le catene della misurazione volumetrica tradizionale, che è spesso vincolata da fattori ambientali quali temperatura, pressione e densità del fluido. Attualmente, questa tecnologia sta rapidamente penetrando nei settori manifatturieri di fascia alta come quello petrolchimico, alimentare e farmaceutico, nella produzione di semiconduttori e nell'industria marina, diventando il "gold standard" riconosciuto per il monitoraggio dei fluidi complessi. Mentre le industrie globali si orientano verso la neutralità del carbonio e la riduzione dei rifiuti, la capacità di misurare direttamente la massa fornisce la base dati definitiva per l’ottimizzazione delle risorse e il monitoraggio dell’impronta di carbonio.

Cos'è un misuratore di portata massica Coriolis?

Un misuratore di portata massico Coriolis è un sofisticato strumento di precisione progettato sulla base dei principi dinamici classici, in particolare dell'effetto Coriolis. In termini di essenza fisica, si tratta di generazioni di distanza dai tradizionali orifizi, turbine o misuratori di portata elettromagnetici. I dispositivi convenzionali misurano principalmente il "volume" del fluido, che è altamente suscettibile alle interferenze derivanti dall'espansione o contrazione termica. Al contrario, un misuratore Coriolis misura la "massa effettiva" del fluido, una quantità fisica che rimane costante in qualsiasi condizione operativa, indipendentemente dal fatto che il fluido sia un liquido bollente o un gas compresso.

Internamente, il suo nucleo è costituito da uno o due tubi di misura mantenuti in uno stato di vibrazione controllata con precisione. Un piccolo attuatore ad alta frequenza (bobina di comando) fa vibrare i tubi di misura alla loro frequenza naturale specifica, proprio come un diapason. Questo progetto utilizza ingegnosamente la forza inerziale generata dalle particelle fluide che si muovono all'interno di un sistema vibrante, convertendo l'attributo astratto della massa in segnali meccanici catturabili. Questo approccio di misurazione diretta elimina la necessità di calcoli complessi di densità, fornendo una "fonte di verità unica" per gli ingegneri di processo.

Come funziona un misuratore di portata massico?

Per comprendere a fondo il meccanismo di funzionamento di questo misuratore di portata, dobbiamo osservare il comportamento meccanico-dinamico del fluido mentre entra nei tubi vibranti ad alta frequenza. Questo processo può essere suddiviso in quattro fasi tecniche fondamentali:

Eccitazione delle vibrazioni ad alta frequenza: Una volta avviato il misuratore di portata, l'attuatore aziona i tubi di misurazione per produrre microvibrazioni ad alta frequenza (tipicamente 400-1000 Hz). In uno stato statico (assenza di flusso), i cicli di vibrazione dell'intero tubo sono completamente sincronizzati sia nel tempo che nello spazio. I sensori all'ingresso e all'uscita rilevano onde sinusoidali identiche.

Coinvolgimento della Forza di Coriolis: Quando il liquido o il gas iniziano a fluire attraverso i tubi vibranti ad alta velocità, le particelle di fluido in movimento, a causa dell'inerzia, tentano di resistere alla vibrazione periodica dei tubi. Sul lato di ingresso, il fluido resiste all'allontanamento dal centro di vibrazione; sul lato di uscita resiste al tiro indietro. Questa forza di interazione è conosciuta in fisica come "Forza di Coriolis".

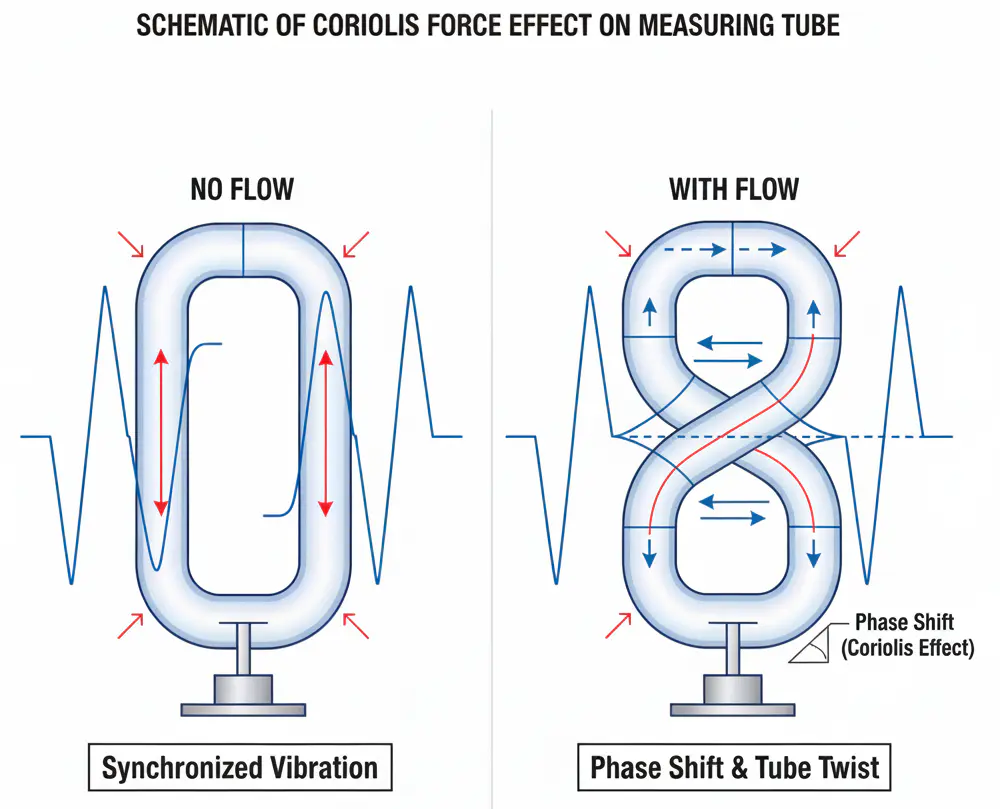

Deformazione meccanica e torsione: La forza di Coriolis agisce in direzioni opposte sulle metà di ingresso e di uscita del tubo, provocando una sottile "torsione" o "deformazione" del tubo invisibile a occhio nudo. Questa torsione meccanica è direttamente proporzionale alla portata della massa: maggiore è la massa che si muove, maggiore è la forza e più significativa la torsione.

Conversione di sfasamento e decodifica dei dati: Questa deformazione interrompe la sincronizzazione tra le due estremità del tubo. I sensori installati alle estremità di ingresso e di uscita rilevano lo "spostamento di fase" (ritardo) tra i due segnali di vibrazione. Attraverso chip DSP (Digital Signal Processing) ad alte prestazioni, il sistema converte istantaneamente questa differenza temporale di microsecondi in letture del flusso di massa estremamente accurate, calcolando contemporaneamente la densità dalla variazione della frequenza naturale.

Quali sono i vantaggi significativi dei misuratori di portata ad effetto Coriolis?

Il motivo Misuratori di portata Coriolis hanno sostituito quelli tradizionali in molti scenari industriali di fascia alta deriva da una combinazione di vantaggi tecnici quasi senza compromessi:

Precisione e ripetibilità di misura senza rivali: I moderni misuratori Coriolis possono fornire una precisione di misurazione della massa fino a ±0,1% o addirittura ±0,05%. Questo livello di precisione è fondamentale per i trasferimenti fiscali, dove anche un errore dello 0,5% può portare a perdite di milioni di dollari in un anno. L'elevata ripetibilità garantisce che il processo di produzione rimanga coerente lotto dopo lotto.

Superiore immunità alle vibrazioni e all'ambiente: La frequenza operativa interna dello strumento è tipicamente impostata esattamente intorno a 400 Hz. Questo funzionamento ad alta frequenza agisce come un "filtro" naturale, consentendo al dispositivo di distinguere il proprio segnale di misurazione dal rumore meccanico a bassa frequenza comune negli ambienti industriali, come il ruggito di grandi gruppi di pompe, compressori industriali o motori principali delle navi. Ciò garantisce una stabilità di lettura estremamente elevata anche nelle condizioni impiantistiche più “rumorose”.

Implementazione ingegneristica semplificata e manutenzione ridotta del ciclo di vita:

• Nessun requisito per tubi diritti: A differenza dei misuratori a turbina o a ultrasuoni che richiedono 10-20 diametri di tubo diritto per stabilizzare i profili di flusso, un misuratore Coriolis è indipendente dal profilo di flusso. Negli spazi angusti come le piattaforme offshore o le cabine delle navi, ciò consente di risparmiare enormi quantità di spazio e costi di ingegneria.
• Nessuna parte in movimento nel flusso: Non ci sono cuscinetti che si usurano o rotori che si intasano. Ciò si traduce in un costo totale di proprietà (TCO) incredibilmente basso e tempi di attività elevati per le infrastrutture critiche.

"Sensore digitale" con integrazione multiparametrica: Un singolo misuratore Coriolis fornisce una "trinità" di dati: flusso di massa, densità e temperatura. Integrando questi valori, il misuratore può anche generare flusso volumetrico e concentrazione, sostituendo di fatto tre strumenti separati con un nodo digitale.

Le serie VNER AC, AG e AH: soluzioni specializzate per sfide industriali

Per soddisfare le diverse e spesso estreme esigenze dell'industria moderna, VNER ha sviluppato tre serie specializzate di misuratori di portata massica Coriolis, ciascuna progettata per ambienti operativi e standard normativi specifici.

1. Misuratore di portata massico a effetto Coriolis serie AC: il fiore all'occhiello per applicazioni industriali versatili

Il Misuratore di portata massico Coriolis serie AC rappresenta l'apice della tecnologia di punta di VNER, progettata per fungere da versatile "cavallo di battaglia" per la misurazione ad alta precisione del flusso di massa e della densità nella più ampia gamma di settori industriali.

• Eccellenza tecnica e integrità del segnale : Alimentato dalla piattaforma di trasmissione completamente digitale della serie A, sfrutta l'elaborazione avanzata del segnale digitale (DSP) per gestire con facilità segnali di flusso ultra-basso. L'integrato MFD™ (azionamento multifrequenza) la tecnologia garantisce un'eccezionale stabilità anche in presenza di condizioni bifase di gas trascinato o gas-liquido, che tipicamente causano il guasto dei contatori tradizionali.

• Specifiche estreme : Vanta una precisione del flusso di massa fino a ±0,05% e può sopportare pressioni di esercizio fino a 15,0MPa . La sua resilienza termica non ha eguali, con modelli in grado di operare in zone criogeniche a -196°C o in condizioni di caldo estremo fino a 380°C .

• Applicazioni chiave : È la scelta preferita per il dosaggio di precisione di prodotti chimici, la miscelazione di idrocarburi nelle raffinerie e gli skid per l'iniezione di prodotti chimici ad alta pressione in ambienti offshore impegnativi.



2. Misuratore di portata massico Coriolis specializzato CNG/GNL: dedicato al rifornimento di GNC e GNL

Il Misuratore di portata massico Coriolis specializzato GNC/GNL è una linea altamente specializzata, progettata specificamente per la catena del valore del gas naturale, incentrata sulle sfide uniche del trasferimento fiscale del gas naturale compresso (CNG) e del gas naturale liquefatto (GNL).

• Resilienza ad alta pressione e criogenica : Il modello AG CNG015 è costruito per resistere alle pressioni estreme di rifornimento dei veicoli, nominali fino a 40,0MPa . Al contrario, i modelli GNL sono ottimizzati per la realtà criogenica del metano liquido, mantenendo l’integrità strutturale -196°C per evitare perdite e imprecisioni.

• Algoritmi intelligenti per la misurazione del gas : Caratterizzato dal proprietario Algoritmo A-GAS™ , questa serie fornisce una risoluzione di frequenza ultraelevata per eliminare gli errori tipicamente causati dalla bassa densità del gas e dall'elevata velocità del flusso. Ciò garantisce una precisione di rifornimento batch certificata di ±0,50% .

• Applicazioni chiave : Essenziale per i distributori di GNC nelle stazioni di vendita al dettaglio, per il bunkeraggio di navi GNL su larga scala e per lo scarico di rimorchi nelle stazioni satellitari virtuali dei gasdotti.



3. Misuratore di portata massico Coriolis igienico AH: lo standard per processi igienici e asettici

Il Misuratore di portata massico Coriolis igienico AH è dedicata al mondo sanitario, dove pulizia e precisione sono ugualmente fondamentali. È studiato su misura per l'industria alimentare, delle bevande, lattiero-casearia e farmaceutica.

• Ingegneria asettica : Il sensore è dotato di un percorso del flusso autodrenante e privo di zone morte che elimina il rischio di crescita batterica. Le parti bagnate sono lucidate secondo uno standard Ra 0,8 μm , con una lucidatura elevata Ra 0,38 μm opzione per i fluidi farmaceutici più sensibili. Lo è pienamente Compatibile con CIP/SIP , il che significa che può essere sottoposto a ripetuti cicli di sterilizzazione ad alta temperatura senza subire variazioni di precisione.

• Integrità dei materiali e della conformità : Tutti i componenti a contatto con il fluido sono realizzati in SS316/SS316L e sono pienamente conformi ASME BPE e altri standard sanitari globali, garantendo il massimo livello di sicurezza del prodotto.

• Applicazioni chiave : Fondamentale per la standardizzazione dei grassi nella lavorazione del latte, il dosaggio preciso degli ingredienti nei birrifici e la preparazione dei tamponi nella produzione farmaceutica dove sono obbligatori registri dei lotti tracciabili.



Tabella comparativa delle principali tecnologie di misurazione del flusso

Quali fluidi può misurare un misuratore Coriolis?

Il Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Gestione di liquidi estremamente complessi: Eccelle nella misurazione di polimeri ad alta viscosità che potrebbero grippare un misuratore a turbina, fanghi minerari con caratteristiche fluide non newtoniane e sospensioni abrasive. Nel settore farmaceutico, il suo design "a scarico completo" supporta Clean-in-Place (CIP) e Sterilization-in-Place (SIP), garantendo l'assenza di contaminazione incrociata tra i lotti.

Misurazione del gas industriale ad alta precisione: I gas sono altamente comprimibili, rendendo la misurazione volumetrica un incubo. Un misuratore Coriolis ignora le fluttuazioni di pressione e misura direttamente le molecole di gas. Ciò lo rende la scelta preferita per il trasferimento fiscale del gas naturale ad alta pressione, le stazioni di rifornimento di idrogeno e la distribuzione industriale di gas puro.

Sfide e frontiere del flusso bifase: Storicamente, il "flusso di lumache" o un elevato trascinamento di gas causavano lo stallo dei misuratori Coriolis. Tuttavia, la prossima generazione di misuratori utilizza il "Multi-Frequency Drive" e algoritmi DSP avanzati per mantenere le vibrazioni anche quando il fluido è una miscela disordinata di olio, acqua e gas. Si tratta di una svolta per l'industria del petrolio e del gas, in particolare nel monitoraggio delle teste di pozzo, dove l'installazione di apparecchiature di separazione è troppo costosa.

Domande frequenti sui misuratori di portata ad effetto Coriolis

1: Perché un misuratore Coriolis è più costoso di altri tipi? R1: Il costo iniziale è più elevato a causa della complessa produzione dei tubi vibranti e della sofisticata elettronica richiesta per l'elaborazione del segnale nell'ordine dei microsecondi. Tuttavia, se si tiene conto della mancanza di tubazioni diritte, della rimozione dei trasmettitori di temperatura/pressione e del design che non richiede manutenzione, il "costo totale di proprietà" è spesso inferiore su un periodo di 5 anni.

2: L'orientamento del contatore è importante durante l'installazione? R2: Sì. Per le applicazioni con liquidi, è preferibile la posizione "tubi verso il basso" per evitare che le bolle d'aria rimangano intrappolate. Per le applicazioni con gas, è meglio "tubare verso l'alto" per consentire lo scarico dell'eventuale umidità condensata. Il montaggio laterale viene utilizzato per i fanghi autodrenanti.

3: Un contatore Coriolis può essere danneggiato dall'aria nella linea? R3: Generalmente no. Sebbene l'aria possa causare un temporaneo "errore di misurazione" o "rumore" nel segnale, non danneggia meccanicamente lo strumento. L'elettronica è progettata per recuperare il segnale non appena il flusso del liquido ritorna normale.

4: Esiste un limite massimo di viscosità per questi misuratori? R4: Non esiste alcun limite teorico alla fisica dell'effetto Coriolis. Tuttavia, in pratica, il limite è determinato dalla caduta di pressione. I fluidi estremamente viscosi richiedono una maggiore pressione della pompa per spostarsi attraverso i tubi curvi del misuratore.

5: Con quale frequenza devo ricalibrare un misuratore Coriolis? R5: Poiché non ci sono parti mobili soggette a usura, il "punto zero" è incredibilmente stabile. Molte industrie effettuano una ricalibrazione solo ogni 2-5 anni o quando richiesto dai requisiti normativi. Se il misuratore non è soggetto a corrosione o erosione estrema, il suo fattore di calibrazione rimane notevolmente costante.

Essendo la soluzione definitiva per misurazioni ad alta precisione nell'industria moderna, l'adozione diffusa del Misuratore di portata massico Coriolis segna un salto totale dall'"era del rozzo dosaggio volumetrico" all'"era del preciso controllo della massa". Fornendo un'unica origine dati affidabile e multiparametrica, consente agli ingegneri di ottimizzare i propri processi con una granularità senza precedenti. Che si tratti di garantire l'esatto profilo aromatico di una bevanda analcolica o di gestire il trasferimento fiscale di milioni di galloni di GNL, il misuratore Coriolis rappresenta la sentinella più affidabile nel mondo della fluidodinamica. Con la continua iterazione della tecnologia di rilevamento e della potenza di calcolo, questo dispositivo intelligente svolgerà senza dubbio un ruolo insostituibile nelle fabbriche verdi e nella transizione energetica globale del futuro.
