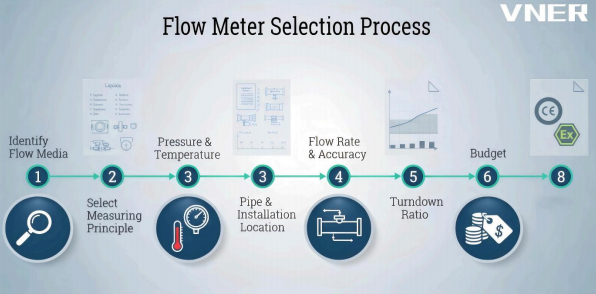

Processo di selezione del misuratore di portata: dall'applicazione all'abbinamento perfetto

Scegliere il misuraae di portata giusto non significa semplicemente scegliere uno strumento di misura: significa garantire l'affidabilità del processo, l'accuratezza della misura e l'efficienza operativa a lungo termine.

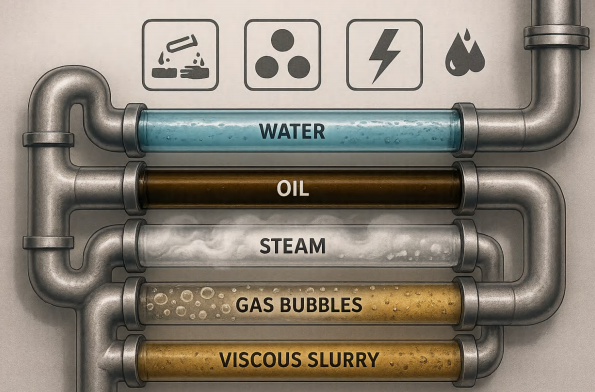

1.Identificare il mezzo di flusso

Comprendere il mezzo di processo è il fondamento di qualsiasi selezione.

Determinare se il mezzo di flusso è:

• Liquido , Gas , o Vapore
• Corrosivo , Conduttivo , o Non conduttivo
• Multifase (solido liquido/gas) o monofase
• Viscoso , pulito , o contiene solidi sospesi

La conoscenza di queste caratteristiche influisce direttamente su quali principi di misurazione siano realizzabili.

Ad esempio, elettromagnetico i contatori richiedono liquidi conduttivi, mentre Coriolis i misuratori funzionano meglio con fluidi puliti e monofase.

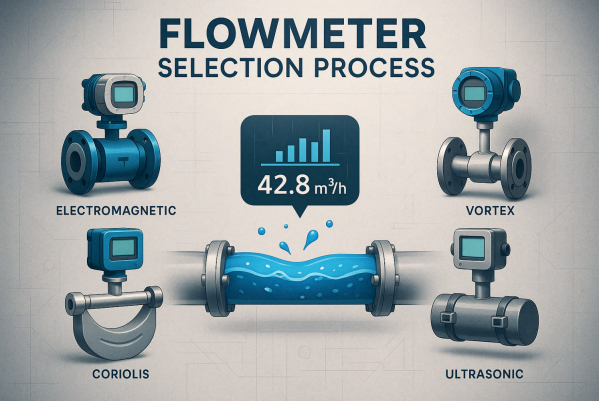

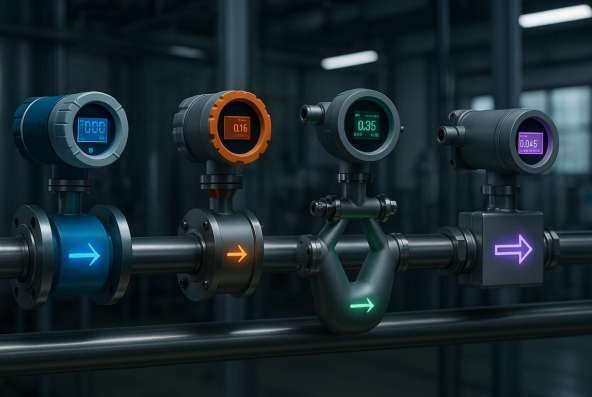

2.Selezionare Principio di misurazione

Una volta definito il mezzo, selezionare la tecnologia di misura più adatta:

• Misuratore di portata elettromagnetico (EMF) – Per liquidi conduttivi, acqua, prodotti chimici, fanghi.
• Misuratore di portata a vortice – Per vapore, gas e liquidi con profili di flusso stabili.
• Misuratore di portata massico Coriolis – Per la misurazione precisa della portata massica e della densità in liquidi o gas.
• Misuratore di portata ad ultrasuoni – Per tubazioni di grei dimensioni o installazioni non invasive.
• Misuratore di portata massico termico – Per gas puliti.
• Misuratore di portata meccanico (turbina, spostamento positivo) – Per applicazioni semplici ed economiche.

Ciascun principio presenta vantaggi distinti precisione , costo , complessità di installazione , e manutenzione . Un abbinamento corretto garantisce un funzionamento affidabile a lungo termine.

3.Definire la pressione e la temperatura operativa

La pressione e la temperatura del processo determinano:

• Materiale del sensore (acciaio inossidabile, Hastelloy, rivestimento in PTFE, ecc.)
• Scelta delle tenute e delle guarnizioni
• Classificazione del corpo del misuratore di portata (Classe PN/ANSI)
• Requisiti di compensazione della temperatura

Assicurarsi sempre che i valori nominali di pressione e temperatura dello strumento selezionato superino le condizioni massime di funzionamento del sistema, con margini di sicurezza conformi alla normativa PED or ASME steard.

4.Valutare le condizioni del tubo e dell'installazione

I misuratori di portata funzionano meglio se installati correttamente. I parametri chiave includono:

• Dimensioni e orientamento del tubo (orizzontale, verticale, tubo pieno)
• Tratti rettilinei a monte e a valle per garantire un profilo di flusso stabile
• Posizione relativa a valvole, pompe o gomiti per ridurre al minimo la turbolenza
• Spazio di montaggio e accessibilità per cablaggio, calibrazione e manutenzione
• Alimentazione (AC/DC) e Opzioni di uscita del segnale (4–20 mA, Impulsi, Modbus, HART, ecc.)
• Protezione dall'ingresso (IP65, IP67, IP68)
• Classificazione delle aree pericolose (Ex ia, Ex d, ecc.)

Un layout di installazione ben pianificato previene errori di misurazione causati da condizioni di flusso sfavorevoli o interferenze elettriche.

5. Determinare l'intervallo di flusso e i requisiti di precisione

Definire il portata operativa e precisione richiesta è cruciale.

Specificare:

• Portate minima, normale e massima
• Intervallo di fluttuazione del processo previsto
• Precisione o ripetibilità richiesta (ad esempio, ±0,1%, ±0,2%, ±0,5% ±1,0%)

La dimensione corretta del misuratore garantisce che il flusso rimanga entro i limiti ottimali campo di misura (zona di stabilità del numero di Reynolds) , eviteo imprecisioni a basso flusso o saturazione fuori range.

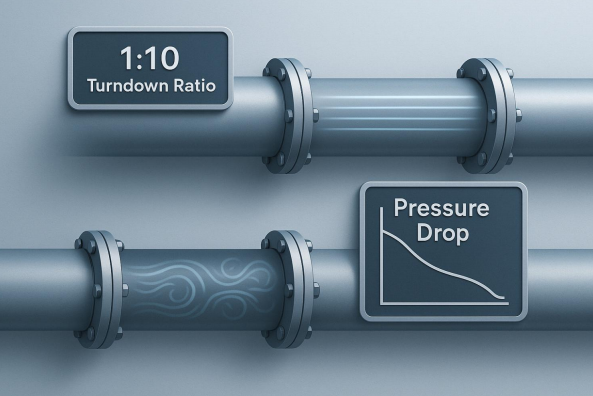

6.Valutare il rapporto di turndown e la perdita di pressione

• Rapporto di turndown descrive la flessibilità dell'intervallo di misurazione (ad esempio, 1:10, 1:20).
  Un rapporto di turndown più elevato offre una migliore adattabilità alle diverse condizioni di flusso.
• Perdita di pressione devono essere minimizzati per evitare inefficienze di processo.
  Alcune tecnologie come Coriolis e Vortice potrebbe introdurre cadute di pressione: verificare sempre se il processo può tollerarlo.

7. Considerazioni sul bilancio e sul ciclo di vita

Sebbene il costo iniziale dello strumento sia importante, il costo totale di proprietà (TCO) dovrebbero essere considerati:

• Prezzo di acquisto rispetto a precisione e affidabilità
• Frequenza di calibrazione e manutenzione
• Disponibilità pezzi di ricambio
• Consumo energetico e costi di inattività

Per progetti su larga scala, bilanciamento prestazione , longevità , e budget garantisce valore economico durante tutto il ciclo di vita del prodotto.

8. Requisiti di certificazione e conformità

I misuratori di portata devono essere conformi agli standard e ai regolamenti internazionali pertinenti, a seconda dell'applicazione e della destinazione dell'esportazione:

• Sicurezza e a prova di esplosione: IECEx, ATEX, UL
• Conformità elettrica: CE-EMC, CE-LVD
• Atrezzature a pressione: CE-PED, ASME
• Alimentare e farmaceutico: FDA, 3A, EHEDG
• Metrologia commerciale e legale: MID (Direttiva sugli strumenti di misura)

Una certificazione adeguata garantisce che lo strumento soddisfa gli standard globali di sicurezza e prestazioni.

Conclusione

Un processo di selezione sistematico garantisce non solo la compatibilità tecnica ma anche la stabilità a lungo termine e la conformità normativa.

Comprendendo il medio , principio di misurazione , condizioni di installazione , e esigenze di certificazione , ingegneri e specialisti degli acquisti possono ottenere risultati ottimali, riducendo al minimo i rischi e massimizzando l'efficienza.

At VNER Tecnologia Elettronica LTD , combiniamo decenni di esperienza sul campo con tecnologie avanzate di misurazione del flusso per aiutare i nostri partner a selezionare le soluzioni più adatte per le loro applicazioni — da trattamento dell'acqua e petrolchimico piante to petrolio e gas e industrie del polisilicio.

Scritto da Shawn Cao

Direttore, dipartimento del commercio internazionale

VNER Tecnologia elettronica LTD
