Selezione del misuratore di portata elettromagnetico: una guida collaudata sul campo (rivestimenti, elettrodi, conduttività)

Per chi è questo

Ingegneri di impianti, progettisti di processi, team di manutenzione e acquirenti tecnici che necessitano di un modo rapido e affidabile per specificare il misuratoe magnetico giusto per le condizioni del mondo reale.

1) Cos’è (e cosa non è) un Magmeter

Misuratori di portata elettromagnetici misura conduttivo liquidi con nessun elemento di strozzamento e nessuna parte in movimento . Eccellono nei servizi abrasivi e corrosivi e dominano l'acqua e le acque reflue municipali, il trasferimento di prodotti chimici, i fanghi minerari e i processi igienici (alimentare e bevande, farmaceutico).

• Punti di forza: perdita di pressione trascurabile, ampio intervallo DN, precisione stabile, eccellenti opzioni chimiche/abrasione.
• Limiti: richiedono una conduttività minima; non per idrocarburi/acqua ultrapura, a meno che non si utilizzino modelli a bassa conduttività.

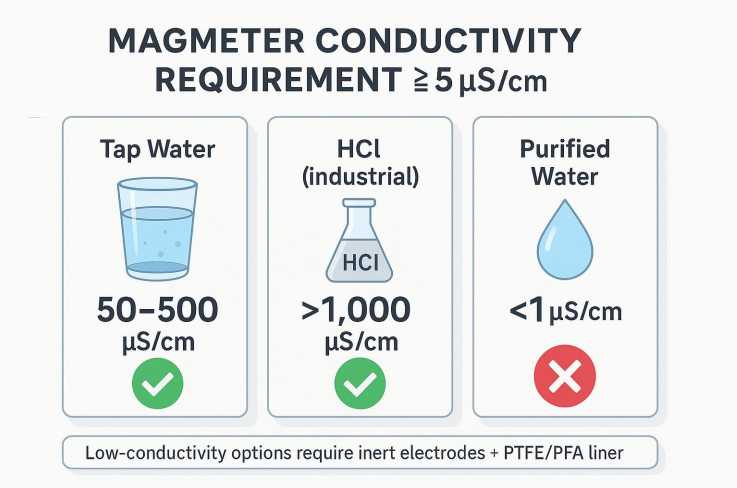

Soglia di conducibilità (μS/cm)

I misuratori magnetici standard richiedono ≥ 5 µS/cm . Riferimenti tipici: Acqua del rubinetto: 50–500, HCl (industriale): >1.000, Acqua purificata: <1 → non adatto.

I casi limite possono essere utilizzati elettrodi inerti (Pt‑Ir/Hastelloy C) con rivestimenti a basso assorbimento (PTFE/PFA) ; confermare con il produttore.

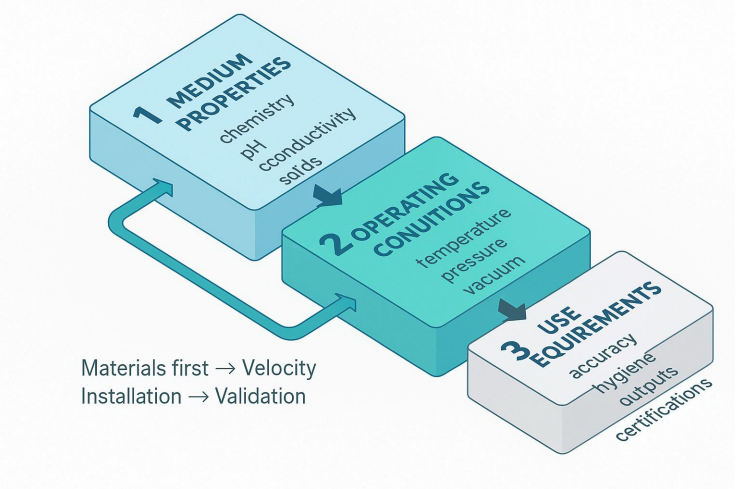

2) Il modello di selezione 3‑D

La selezione non è un singolo parametro. Utilizzare a Decisione tridimensionale:

Proprietà del mezzo → Condizioni operative → Requisiti d'uso

La maggior parte dei guasti (attacco del rivestimento, guasto dell'elettrodo, errori di grandi dimensioni) sono riconducibili a dati del mezzo incompleti o materiali non corrispondenti.

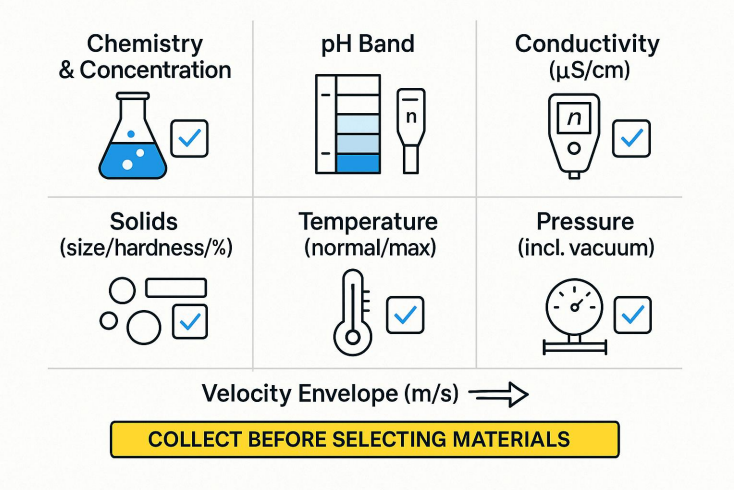

3) Passaggio 1: creazione del profilo medio (dati non negoziabili)

Raccoglilo prima di scegliere i materiali:

• Chimica e concentrazione: includono ioni in traccia (F⁻/Cl⁻) e ossidanti.
• Banda del pH: acido forte (<2), acido debole (2–6), neutro (6–8), alcali deboli (8–12), alcali forti (>12).
• Conduttività: confermare ≥ 5 µS/cm a meno che non si utilizzino opzioni a bassa conduttività.
• Solidi: dimensioni/durezza/volume%. Quarzo o ≥1 mm → rivestimenti resistenti all'abrasione.
• Temperatura: normali ed estremi (CIP/SIP, circuiti riscaldati dal sole).
• Pressione: positivo e vuoto (i rivestimenti possono collassare se non classificati).
• Inviluppo di velocità: pianificare per 1–3 m/sec (servizio pulito). Depositi <0,5 m/s; >5 m/s erosione/rumore (servizio abrasivo spesso 2–4 m/s).

4) Passaggio 2: scegliere il rivestimento (prima la corrosione e la temperatura)

Priorità: Resistenza alla corrosione → Temperatura → Abrasione → Pressione.

Vuoto e cicli termici

Specificare classificato per il vuoto rivestimenti se è possibile una pressione subatmosferica. Per ΔT/ΔT·h elevati, garantire la compatibilità CTE del liner/elettrodo e rispettare i valori del prodotto Curva di rating T–P.

5) Passaggio 3: abbina gli elettrodi alla chimica (e al rivestimento)

Spunti rapidi

• Candeggina (NaOCl) → PTFE/PFA Hastelloy C / Titanio.
• HCl senza F⁻ → PTFE/PFA Tantalio/Hastelloy C.
• HCl con F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir (evitare Ta).
• NaOH caldo/forte → PTFE/PFA Hastelloy C (316L solo per sostanze caustiche leggere/fredde).
• Liquame abrasivo → Poliuretano/Ceramica elettrodi robusti con rivestimento; dimensione per 2–4 m/s .

6) Dimensioni per la velocità (non per la caduta di pressione)

I Magmeter aggiungono una perdita di carico trascurabile. Dimensionare il misuratore in questo modo velocità operativa normale atterra nella banda target.

• Liquidi puliti: 1–3 m/s (silenzioso, stabile, con poche incrostazioni).
• Abrasivo: 2–4 m/s per l'autopulizia; coprire i picchi per limitare l'erosione.
• Bassa conduttività: una velocità leggermente più elevata può migliorare l’SNR.
• Flussi molto bassi: considerare ridimensionamento (riduttori) per raggiungere la velocità target.

Esempio di dimensionamento di un minuto

Dati 20 m³/h in DN50 (ID ≈ 52,5 mm):

Area A = π·(0,0525²)/4 ≈ 0,00217 m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → all'interno della fascia abrasiva; per un servizio pulito, considerare DN65.

7) Installa per la qualità del segnale

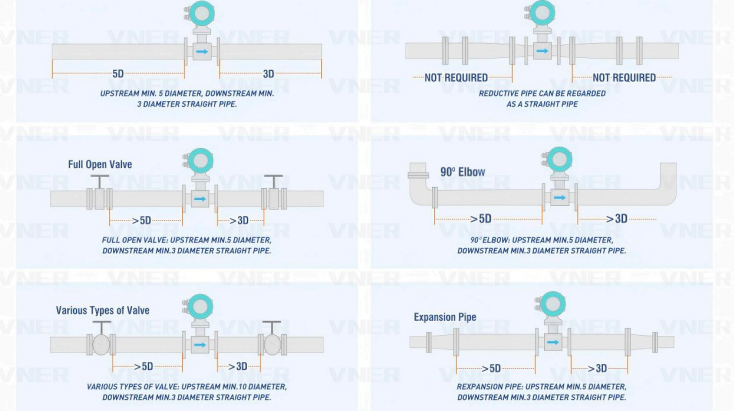

• Percorsi rettilinei: 5–10D a monte, 2–3D a valle (di più dopo gomiti/valvole/riduttori).
• Orientamento: orizzontale con elettrodi alle ore 3 e 9; verticale flusso verso l'alto preferito.
• Mantenere il tubo pieno: abilitare il rilevamento del tubo vuoto; evitare l'aria intrappolata.
• Messa a terra: anelli/elettrodi di messa a terra per un riferimento stabile.
• Guarnizioni e manicotti: compatibile con il rivestimento; evitare intrusioni nel foro.
• Mezzi di incrostazione: preferire rivestimenti lisci (PTFE/PFA) e velocità adeguata

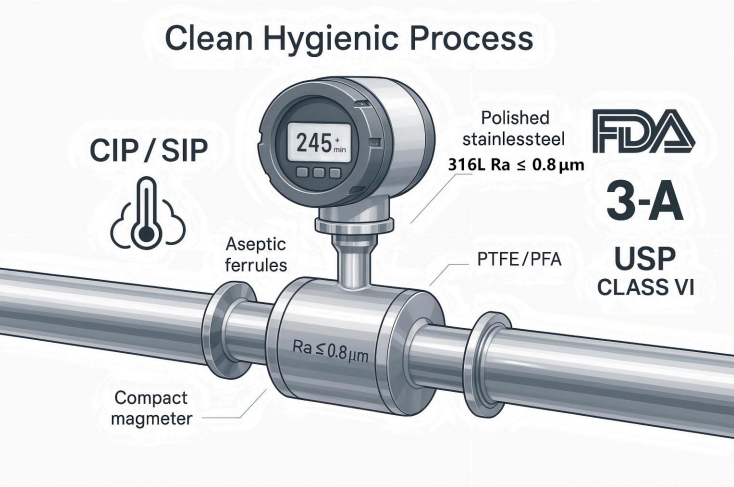

8) Sanitario (alimentare e farmaceutico)

• Parti bagnate: 316L; PTFE/PFA fodere; elettrodi lucidati (ad es. Ra ≤ 0,8μm ; specificare ≤ 0,4μm se necessario).
• Connessioni: Tri‑Clamp, DIN11851, puntali asettici; definire la finitura superficiale.
• CIP/SIP: verificare i limiti del detersivo e del vapore (tempo/temperatura).
• Conformità: FDA/3‑A/USP Classe VI/tracciabilità dei materiali; design della fodera senza cuciture per evitare ristagni.

9) Matrice di selezione rapida (punti di partenza: verificare la scheda tecnica)

• Acqua comunale/acque reflue → Fodera: Gomma/ETFE/PTFE; Elettrodo: 316L (upgrade a HastelloyC per forti ossidanti).
• 30% HCl (chimico) → PTFE/PFA HastelloyB/C / Tantalio (fare no utilizzare 316L).
• 20% NaOH (chimico) → FEP/PTFE HastelloyC (316 L per <10% e freddo).
• Liquame minerario neutro → Poliuretano or Ceramic elettrodi di metallo duro ; 2–4 m/s ; installazione verticale.
• Liquame acido di lisciviazione → Ceramic Tantalio (monitorare il pH; evitare F⁻ con Ta).
• Acque reflue organiche industriali (ad esempio, etanolo) → FEP/PTFE HastelloyC ; confermare la protezione contro le esplosioni.
• Dosaggio della candeggina → PTFE/PFA HastelloyC/Titanio.
• Reintegro caldaia calda (100–150 °C) → PFA/Ceramica Titanio ; isolare; garantire una bassa resistenza al suolo.
• Salamoia refrigerata (CaCl₂, −20…5 °C) → PTFE/FEP Titanio ; confermare la tenacità del rivestimento a bassa temperatura

10) Convalida prima di acquistare (evita costose sorprese)

• Compatibilità dei materiali: controllare i dati sulla corrosione alla concentrazione e alla temperatura effettive (target ≤ 0,1 mm/anno).
• Curva temperatura-pressione: rispettare il declassamento del rivestimento (ad esempio, limite di pressione del PTFE a T elevata).
• Condizioni speciali: valutazione del vuoto; ciclo termico (ΔT/h); rivestimento/elettrodo Corrispondenza CTE.
• Approvazione del fornitore: fornire mezzo/condizioni complete; richiedere un rapporto di forma fisica . Per i punti critici, fallo prove di immersione (ad esempio, immersione dell'elettrodo per 72 ore).

11) Insidie ​​e soluzioni comuni (con risultati)

• Ignorare le impurità in tracce (ad esempio, F⁻ in HCl) → elettrodo sbagliato; rapido fallimento.
  Correzione: composizione completa incl. tracce di ioni; selezionare Ta/Hastelloy C/Pt‑Ir secondo necessità.

• Temperatura/pressione sottostimata → invecchiamento o rigonfiamento del rivestimento.
  Correzione: selezionare gli estremi (ad es. T massima 10 °C, P massima 20% ); seguire la curva T-P.
• Sottovalutare l'abrasione → usura rapida del rivestimento nei fanghi.
  Correzione: Poliuretano/Ceramic rivestimenti, velocità/orientamento corretti.
• Acquistare al prezzo più basso → cambi frequenti; tempi di inattività elevati.
  Correzione: valutare costo del ciclo di vita (manutenzione quinquennale degli investimenti).

• Dettagli sanitari mancanti → rischi di rapina e contaminazione.
  Correzione: rivestimenti senza giunture, elettrodi lucidati, conformità documentata.

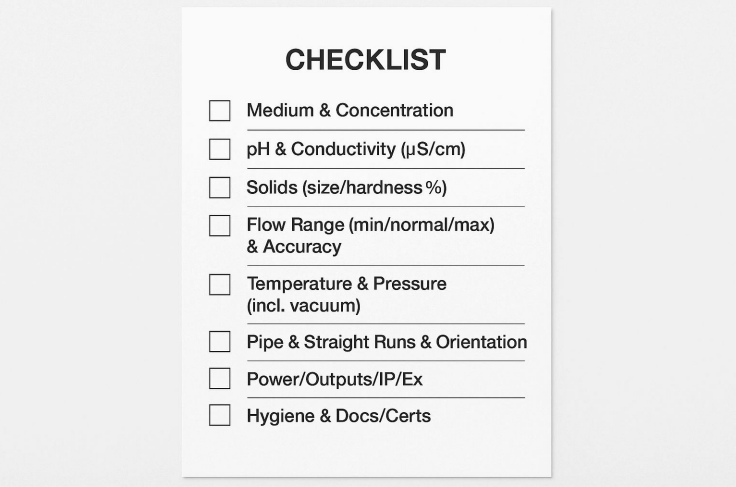

12) RFQ/Lista di controllo del dimensionamento (allegare alla richiesta)

1. Medio e concentrazione, pH, conduttività (μS/cm)
2. Solidi: dimensioni/durezza/% vol. (se presente)
3. Intervallo di flusso (min/normale/max), target di precisione, banda di velocità preferita
4. Temperatura (normale/max), Pressione (max, qualsiasi vuoto )
5. Dimensioni/standard/materiale del tubo, disponibilità di tratti rettilinei, orientamento
6. Alimentazione e uscite (4–20 mA/HART, impulsi, RS‑485), IP/prova antideflagrante
7. Esigenze igieniche (finitura superficiale, connessioni, CIP/SIP)
8. Documentazione (calibrazione, MTR) e certificazioni regionali

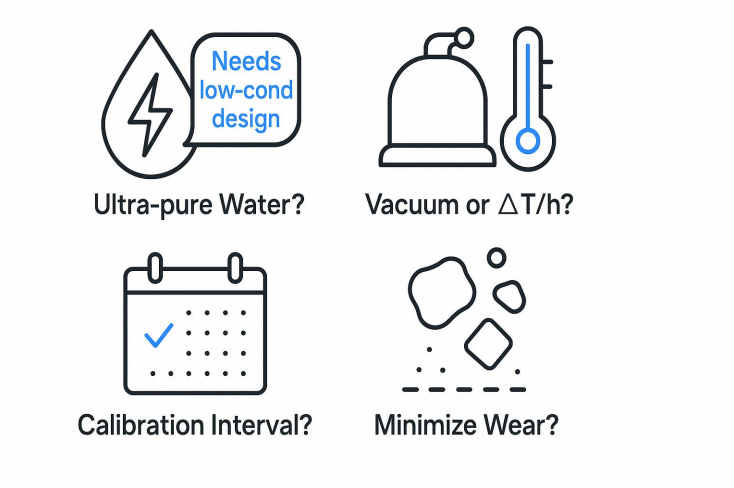

13) Domande frequenti

Q1. I misuratori magnetici possono misurare l’acqua ultrapura?

Solo con bassa conduttività progetti e un'attenta validazione. Le unità standard richiedono ≥ 5μS/cm.

Q2. Cosa succede se la mia linea rileva vuoto o rapidi sbalzi di temperatura?

Utilizzare classificato per il vuoto fodere e controllare Corrispondenza CTE Limiti /ΔT.

Q3. Quanto spesso devo calibrare?

Servizio tipico: annuale . Custodia critica/dosaggio: 6 mesi o per politica del sito.

Q4. Come posso ridurre al minimo l'usura dei liquami?

Scegli fodere resistenti all'abrasione (Poliuretano/Ceramica), conservare 2–4 m/s velocità, flusso verticale verso l'alto.

Conclusione (L'ordine che funziona)

1. Innanzitutto i materiali (elettrodi di rivestimento) da un profilo medio completo.
2. Dimensioni per la velocità (non caduta di pressione).
3. Installare per la qualità del segnale (tratti rettilinei, tubo pieno, messa a terra).
4. Convalidare contro la curva T–P, il vuoto e il ciclo termico.

Il rispetto di questo ordine trasforma la selezione del misuratore magnetico in un processo ingegneristico ripetibile che garantisce precisione e riduce i costi del ciclo di vita.

Serie VNER VE EMF: da quelli igienici a quelli pesanti, una gamma completa di misuratori magnetici

Abbreviazioni: CR = Gomma cloroprenica; PU = poliuretano; PTFE = politetrafluoroetilene; FEP = F46; PFA = Perfluoroalcossi; ETFE = Etilene Tetrafluoroetilene; Pt-Ir = Platino-Iridio; Ti = Titanio; Ta = tantalio.
